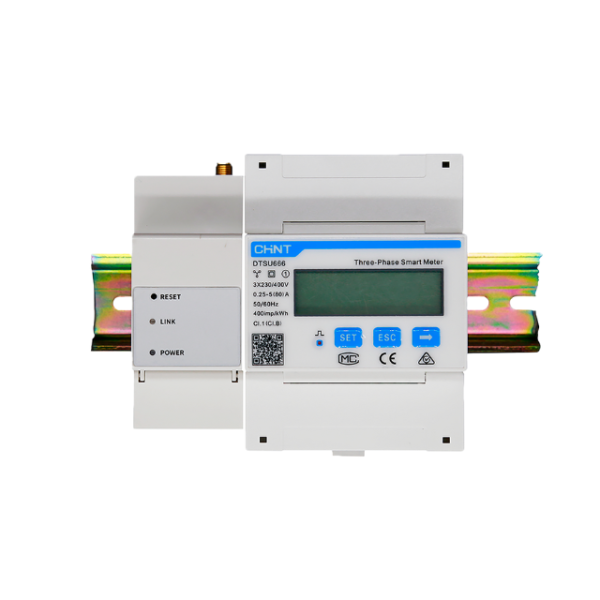

Kit de monitorização trifásico SAJ SEC KIT C T80
O Kit Sec-C T80 de SAJ permite a monitorização e paralelização dos SAJ R5 e R6 trifásicos, até 10 unidades com o mesmo medidor Chint.
Kit de monitorização eSolar SEC Trifásico, composto por um vatímetro Chint DTSU666 trifásico concebido para: monitorização de potência e medição de energia em sistemas de potência. Pertence a uma geração de instrumentos inteligentes e programáveis, integrados com funções de medição e comunicação, principalmente para utilização em medições em tempo real e visualização de parâmetros elétricos como voltagem, corrente, potência ativa, potência reactiva, frequência, fator de potência e um dispositivo SEC para recolha de dados.
POR LIMITAÇÃO DE STOCK , ESTE EQUIPAMENTO SÓ É VENDIDO EM CONJUNTO COM OS SEUS INVERSORES COMPATÍVEIS
Pagamento seguro
Política de envio
Política de devolução
Kit de monitorização trifásico SAJ SEC KIT C T80
Kit de monitorizaçãoeSolar SEC Trifásico, composto por um vatímetro Chint DTSU666 trifásico concebido para:monitorização de potência e medição de energiaEm sistemas de potência. Pertence a uma geração de instrumentos inteligentes e programáveis, integrados com funções de medição e comunicação, principalmente para utilização emmedições em tempo real e visualização de parâmetros elétricosComo voltagem, corrente, potência ativa, potência reactiva, frequência, fator de potência e um dispositivo SEC para recolha de dados.
Descarregar ficheiro técnico eSolar SEC KIT
Manual do utilizador eSolar SEC KIT
Monitoramento SEC Kit 24H
Funções principais e características do DTSU666-H
- Segue o padrão DIN para montagem em trilho: DIN35mm.
- Tem um ecrã LCD.
- Parâmetros de medida: voltagem, corrente, frequência, potência ativa, potência reativa, fator de potência, etc.
- Comunicação RS485. Suporta protocolo DL/T645-2007, personalizável para protocolo MODBUS-RTU.
- Suporta quatro escalas: superior, pico, plano e vale.
- Instalação recomendada junto aos investidores da marcaSAJ
Parâmetros principais DTSU66-H
| Parâmetros técnicos |
Índice |
||||
|
Sinal de entrada |
Voltagem |
Modo de fiação |
Fase única |
||
|
Especificação de tensão |
AC 220V |
||||
|
Variável de tensão |
0.9Un~1.1Un; the extensional work voltage range: 0.8Un~1.2Un |
||||
|
Consumo do circuito de tensão |
≤ 5VA/1W |
||||
|
Resistência |
> 500 kΩ |
||||
|
Corrente |
Valor nominal |
Input via CT/PT: AC1.5(6)A |
|||
|
Corrente de sobrecarga |
Input via CT/PT: instantâneo:201max, time of application is 0.5s |
||||
|
Consumo do circuito de corrente |
≤ 2VA |
||||
|
Resistência |
< 20 mΩ |
||||
|
Frequência |
Faixa de entrada |
(50/60±5%) Hz |
|||
|
Relógio |
Capacidade da bateria |
≥ 1200 mAh |
|||
|
Clock accuracy class (Erro diário) |
< 0,5 s/d ((23°c) |
||||
|
Output |
Display |
Segmento LCD |
|||
|
Parâmetros de medição e grau |
Classe de tensão 0,5; Classe de corrente 0,5; Fator de potência 1; |
||||
|
Energia |
Multi-rate energy |
Support multi-rate measurement of passive, negative total active power (Suporte à medição de potência ativa) |
|||
|
É o Max. demanda record |
Apoia o Max. demand record of passive, negative total active power, demand interval and slip time pode ser definido |
||||
|
Pulso constante |
AC200V |
AC1.5(6) A |
6400 imp/kWh |
||
|
AC220V |
AC5(60)A/AC5(80)A |
800 imp/kWh |
|||
|
Output de sinal de pulso |
Fornece 1 set ((active energy) optical signal and optocoupler isolated open collector electrical signal pulse output, pulse length:80ms±16ms |
||||
|
Comunicação |
Comunicação RS485 |
Suporte ou protocolo de comunicação DL/T645-2007, protocolo de comunicação MODBUS-RTU personalizável, a taxa de transmissão de comunicação 1200bps, 2400bps,4800bps,9600bps pode ser definida, considerada como 2400bps |
|||
|
IR comunicação |
Suporte ao protocolo de comunicação DL/T645-2007, personalizável para comunicação MODBUS-RTU protocolo, Comprimento de onda infravermelho: 900nm ~ 1000nm Comunicação baud rate: 1200bp Ângulo de comunicação: ≥ ± 15° Distância de comunicação: ≥4m |
||||
KIT ESOLAR SEC TRIFA
