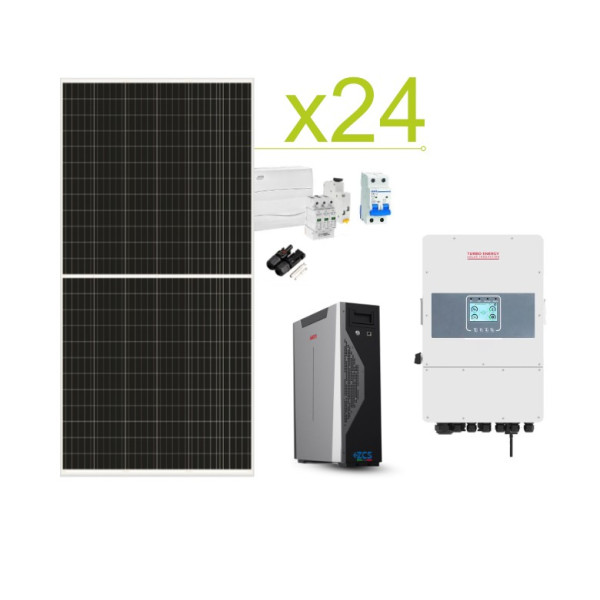

AutoConsumo Solar Triphasic Kit de Kit Turbo Energy Bateria de lítio de 69,120Wh/day e WeCo 5.3kWh

10kW investidor híbrido da marca Turbo Energyideal para aplicações de autoconsumo fotovoltaico e para instalações de rede isoladas.Tem a função de Peak Shaving que permite reduzir a energia contratada, graças ao nosso software a bateria é programada automaticamente para ser consumida em picos de demanda, por isso há uma redução na demanda para a rede.

Monitoramento, descarga zero e wifi incluídos

Dimensões: 658x422x281 mm

Peso: 36,8 kg

Investor híbrido Turbo Energy 48V 10.0

10kO investidor híbrido da marca Turbo Energyideal para aplicações de autoconsumo fotovoltaico e para instalações de rede isoladas.Tem a função de Peak Shaving que permite reduzir a energia contratada, graças ao nosso software a bateria é programada automaticamente para ser consumida em picos de demanda, por isso há uma redução na demanda para a rede.

Dimensões: 658x422x281 mm

Peso: 36,8 kg

Baixar TécnicoInversor de Dados Híbrido Turbo Energy 48V 10.0

Baixar Manual Inversor Hybrid Turbo Energy 48V 10.0

A bateria de lítio WeCo 5.3kWh e 48V com sistema modular é um dos sistemas de armazenamento mais notáveis para aplicação em instalações fotovoltaicas isoladas ou autoconsumo.

A bateria universal WeCo ESS - 5K3 - Dual Voltage é compatível com as marcas de investidores mais utilizadas; Bom, Axpert VoltronicStuder, Sma, Azurro...

Capacidade do módulo: 5.3kWh

Dimensões: 460x520x155mm Δ Peso: 53kg

Sistema modular: Max. 5 unidades em paralelo ou 25 unidades com centro de expansão WeCo.

Aplicações em baixa tensão / alta tensão

Garantia: 10 anos

IMPORTANTE - ACCESSORIES - DESCRIÇÃO DE LEER

Características Bateria de lítio WeCo 5,3kWh 48V - ESS 5K3

A bateria de lítio modular WeCo é uma das mais avançadas no mercado para armazenamento em sistemas de energia solar fotovoltaica.A bateria WeCo é escalável e permite que você se conecte a partir de 1 módulo de 5.3kWh a 5 módulos em paralelo ou mesmo adicionar 5 clusters de 5 módulos cada graças ao HUB WeCo para alcançar 132.5kWh.

IMPORTANTE - ACCESSORDOS

-Se é a primeira bateria WeCo que você conecta você precisará para a operação correta kit de cabo de alimentação compatível com a marca WeCo e a cabo de comunicação além do apoio em caso de necessidade.

-No caso de você já possui uma bateria WeCo e é a segunda bateria para instalar e é para uso de 48V, neste caso você vai precisar do terminais paralelos e suporte se você precisar.

- No caso de você já possuir uma bateria WeCo e é a segunda bateria para instalar e é para uma alta tensão, neste caso você não vai precisar de nenhum extra exceto o suporte se você precisar dele.

ACORDOS

Kit de cabo de alimentação WeCo

Cabo de comunicações WeCo

Conectores paralelos WeCo

DOCUMENTAÇÃO

 BaixarBateria de lítio da folha de dados WeCo 5K3

 Manual de instalaçãoBateria de lítio WeCo 5K3

 Kit de bateria de lítio WeCo 5K3

Entre as principais vantagens das baterias de lítio WeCo encontramos:

-Bateria com compatibilidade universal:A bateria WeCo trabalha com investidores das principais marcas do mercado como Goodwe no caso de autoconsumo ou Voltronic Axpert para habitação isolada.Além disso, ele pode trabalhar com qualquer outra marca sem comunicação, simplesmente adicionando os valores recomendados pelo fabricante.

-100% de profundidade de download:Uma das poucas baterias no mercado que permite downloads completos com 7800 ciclos a 100%.

-Charge/DownloadIntensidade:Graças ao seu equalizador ativo e tecnologia de célula, eles permitem uma carga e intensidade de descarga maior do que a maioria das baterias na competição.La carregar e baixar 1C permite carregar totalmente a bateria em 1 hora e baixar para mais de 5.000Wh.

- BMS ou BMU inteligente: BMS é um dos componentes eletrônicos essenciais em baterias de lítio, oferecendo controle constante de cargas de bateria e descargas e permitindo uma operação totalmente segura.O sistema BMS da bateria de lítio WeCo é um dos mais avançados no setor de armazenamento de energia.

- Operando sob temperaturas extremas:Módulos de bateria WeCo 5K3 podem trabalhar entre os - 25oC e 65oC.

- Equalizador ativo:Outra das grandes vantagens desta bateria em relação à concorrência é o seu equalizador ativo que garante o equilíbrio celular constante e evita a perda de desempenho.

O equalizador ativo WeCo troca a energia entre as células com maior tensão e a menor tensão.Este sistema permite alta eficiência de carga e descarga.Ora das vantagens interessantes deste equalizador é sua capacidade de combinar correntes altas, que podem compensar mais de 10A entre as células, permitindo um equilíbrio imediato.

O equalizador ativo desempenha um papel fundamental na extensão da vida útil da bateria WeCo e alcançar um sistema totalmente eficiente.

Como conectar as baterias de lítio WeCo em paralelo?

O sistema modular da bateria WeCo nos permite expandir nosso sistema na extensão de nossas necessidades.Em sistemas de baixa tensão podemos adicionar 5.3kMódulos de bateria Wh WeCo e expandir para conectar paralelo um cluster de 5 tensão com 26.5kWh.O design de bateria compacto ou útil permite que você anexá-lo à parede quando usamos um único módulo ou empilhar as baterias com segurança quando usamos mais de um módulo.A bateria WeCo não precisa de um armário e os cabos de comunicação necessários estão incluídos.

Se quisermos conectar mais de 5 módulos em nosso sistema de baixa tensão, precisamos de um Hub de expansão WeCo.Graças aHub podemos fazer até 5 clusters de baterias e alcançar 130kQue capacidade.

Se o que precisamos é de um sistema de alta tensão com WeCo, precisamos de um mínimo de 15,6kPara começar a trabalhar, isso é dizer 3 módulos de bateria.Conectando vários clusters podemos alcançar uma capacidade de hsta 561.4kWh.

Monitoramento e aplicação móvel Weco Baterias

A bateria WeCo permite a conexão Wifi compatível com 5G que permite uma configuração rápida e fácil e start-up.Baterias WeCo têm seu próprio Baterias WeCo do aplicativo móvel com o qual podemos controlar em todos os momentos o estado do nosso sistema de armazenamento.Para controlar nossa bateria WeCo através do celular, precisamos adicionar um acessório Wifi WeCo.

O conector MC4 Macho SleepHembra é usado para conectar vários painéis solares ou painéis solares em um campo solar, e são normalmente usados em aplicações paralelas.

O pino é feito de cobre de usinagem de alta qualidade e uma ponta selada que pode garantir excelente contato elétrico.

Eles. Conectores MC4 Os painéis solares são os mais recomendados para garantir uma boa conexão entre conectores que já incluem painéis solares e nossa instalação elétrica.Um misturador de cabo é necessário para fazer uma conexão firme entre a haste de metal do conector e a fiação elétrica.A polaridade da Conectores MC4 Painéis solares, uma vez que pode não corresponder ao sinal serigrafado em cada conector com o cabo que lhe conectaremos.

Características de MC4 Macho desconhecidoConectores

Material PPO durável, leve, portátil e fácil de usar.

Com excelente resistência ao envelhecimento e resistência UV, pode ser usado em ambientes hostis.

Você não precisa de ferramentas adicionais para a remoção de plugs e remoção não causará nenhum dano a plugues.

Solididade de pontos masculinos e femininos com um sistema estável de bloqueio automático que é fácil de bloquear e abrir.

Os contatos parecem cobre de prata, o que significa que tem excelente condutividade.Os conectores juntam-se tão bem, com um mecanismo de bloqueio positivo.

Especificações:

Tensão nominal: 1000V

Corrente classificada: 30A (4.0mm2, 6mm2)

Tensão de teste: 6000 V (50 Hz)

Grau de proteção: IP67

Classificação da inflamabilidade: UL94-V0

Material do condutor do conector: cobre, estanho

Temperatura de funcionamentoGama: -40°C ~ +90°C

Nível de segurança:II

Cabo adaptador: 2.5mm2 / 4mm2 / 6mm2 (AWG 14/12/10)

Resistência de contato do conector: ≤5mΩ

Força de inserção ≤ 50 N

Força de extração ≥50 N

Este fusível de série é adequado para o sistema de geração de energia solar fotovoltaica, tensão nominal de 250 V a 1500 V, corrente nominal de 1 A a 30 A, usado em equipamentos de geração de energia fotovoltaica como uma cadeia de módulo fotovoltaico e uma matriz fotovoltaica para proteção contra sobrecorrente, e painéis fotovoltaicos e baterias conectadas em série e em paralelo, para carregar o sistema de fluxo variável.

Características do portátil

Caixa resistente à alta temperatura

Excelente caixa de resina, superfície lisa, excelente isolamento e desempenho retardador de chama, mais seguro.

6 proteções de desempenho

6 principais proteções de desempenho tornam seus produtos mais seguros, mais fáceis e mais confiáveis.

Aplicado a produtos

Quando o fusível é usado no produto, a corrente é muito alta e o fusível de curto-circuito será automaticamente desligado, tornando o produto mais confiável e seguro para usar.

Âmbito de aplicação

Operação estável, adequada para uma variedade de equipamentos e instrumentos.

Características técnicas de portafusível

Tipo: KY-LY1-D

Tamanho do fusível: 10 x 38 mm

Polos: 1P

Tensão nominal: DC 1000V

Corrente nominal: 1,2,3,4,5,6,8,10,12,15,20,25,30A

Capacidade de corte de curto circuito:33KA

Atenuação de potência máxima: 3.5 W

Grau de proteção: IP20

Conexão: 2.5-10 mm2

Temperatura do ambiente operacional: -30 ~ + 70 ° C

Calor molhado e resistência:Classe 2

Elevação: ≤ 2000

Modo de instalaçãoInstalação da pista: TH35-7.5 / DIN35

RH ( umidade relativa do ar): quando +20 ° C, não excede 95%; quando +40 ° C, não excede 50%

Classe de contaminação: 3

O ambiente de instalação: é o lugar onde não há vibrações e impactos óbvios.

Classe de instalação: 3

WxHxL: W18 x H89 x L90mm

Peso (kilograma):0,07

Industrial e terciário Alpha+ diferencial.4P, 25A, 30mA.Class AC.6kA

Modelo: EPR4C025030

Alfa+ interruptor magnetotérmico industrial.4P, 25A, Curva C. 6kA

Modelo: EPB63M4C25

O cabo solar de 4mm é feito de cobre esfaqueado flexível com um isolamento de copolímero livre de halogênio e uma caixa de copolímero resistente a UV.Estes cabos solares são aprovados pela TUV-Rheinland.

Os cabos solares são adequados para uso em todos os sistemas fotovoltaicos para fiação do módulo solar, bem como conexão com o investidor CA/CC.

Características cabo solar 4mm

Cobre esfaqueamento flexível, preto e vermelho, com isolamento de copolímero sem halogênio e uma caixa de copolímero resistente a UV.

Condutor interno: cabo de cobre colorido flexível.Gama de cabos solares 4.0 mm.

Tensão máxima: 1.2 kV CA (1,8 kV CC).

Adequado para uso em todos os sistemas fotovoltaicos para fiação do módulo solar e conexão com o investidor CA/CC.Conectores solares MC4.

A imagem do cabo e as cores são apenas ilustrativas e podem variar.

Características mecânicas:

Condutor interno: cabo de cobre colorido flexível.

Dieelectric: copolímero sem halogéneos LSZH.

lSZH copolímero livre de halogênio.

(Resistente aos raios UV).

Cor: preto.

Diâmetro de isolamento: ver abaixo.

Temperatura de funcionamento: - 40 °C a 90 °C.

Temperatura mínima de instalação: -5 °C.

Características elétricas:

Driver de resistência CC 2.50 mm2 ≤ 7.98 Ω/km.

4.00 mm2 ≤ 4.95 Ω/km.

6,00 mm2 ≤ 3.30 Ω/km.

10,00 mm2 ≤ 1.91 Ω/km.

Tensão de funcionamento: 0,6/1.0 kV CA (0.8/1.5 kV CC).

Tensão máxima: 1.2 kV CA (1,8 kV CC).

O cabo solar de 4mm é feito de cobre esfaqueado flexível com um isolamento de copolímero livre de halogênio e uma caixa de copolímero resistente a UV.Estes cabos solares são aprovados pela TUV-Rheinland.

Os cabos solares são adequados para uso em todos os sistemas fotovoltaicos para fiação do módulo solar, bem como conexão com o investidor CA/CC.

Características cabo solar 4mm

Cobre esfaqueamento flexível, preto e vermelho, com isolamento de copolímero sem halogênio e uma caixa de copolímero resistente a UV.

Condutor interno: cabo de cobre colorido flexível.Gama de cabos solares 4.0 mm.

Tensão máxima: 1.2 kV CA (1,8 kV CC).

Adequado para uso em todos os sistemas fotovoltaicos para fiação do módulo solar e conexão com o investidor CA/CC.Conectores solares MC4.

A imagem do cabo e as cores são apenas ilustrativas e podem variar.

Características mecânicas:

Condutor interno: cabo de cobre colorido flexível.

Dieelectric: copolímero sem halogéneos LSZH.

lSZH copolímero livre de halogênio.

(Resistente aos raios UV).

Cor: preto.

Diâmetro de isolamento: ver abaixo.

Temperatura de funcionamento: - 40 °C a 90 °C.

Temperatura mínima de instalação: -5 °C.

Características elétricas:

Driver de resistência CC 2.50 mm2 ≤ 7.98 Ω/km.

4.00 mm2 ≤ 4.95 Ω/km.

6,00 mm2 ≤ 3.30 Ω/km.

10,00 mm2 ≤ 1.91 Ω/km.

Tensão de funcionamento: 0,6/1.0 kV CA (0.8/1.5 kV CC).

Tensão máxima: 1.2 kV CA (1,8 kV CC).

Quadro interior de superfície 12 elementos Legrand

O kit de cabo de alimentação WeCo é necessário para a conexão da bateria ao nosso investidor fotovoltaico.Este kit de cabo é compatível com modelos de bateria WeCo

Cada unidade de bateria inclui os cabos de interconexão entre baterias (conexão paralela a outra bateria), enquanto este kit de cabo é para se conectar ao investidor.

2 x 2m cabos de alimentação longa (positivo e negativo)

Importante: O cabo de comunicação da bateria-inverter é comprado separadamente.Você pode comprá-lo aqui para investidoresVoltronic Axpert VMIII 5,000-48, Voltronic Axpert King 5,000-48, Voltronic Axpert MAX 7.200-48, Voltronic Axpert VM IV 3.600-24, Voltronic Axpert VM IV 5.600-48, Voltronic Axpert MAX II 8.200-48, bem como para investidores Ingecon SUN Storage 6 Ingeteam.

Cabo de comunicação de 2M para conectar inversores com baterias de lítio da marca WeCo.

Por favor, consulte-nos se tiver alguma dúvida sobre a compatibilidade do seu equipamento com este cabo. Não é vendido em separado.
