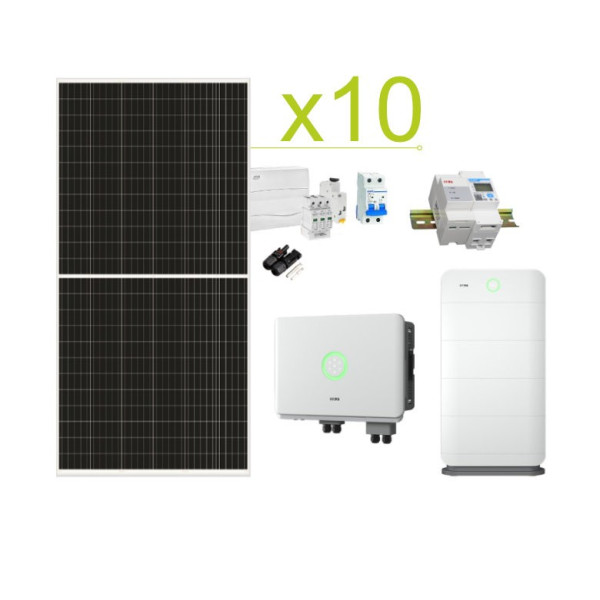

Kit solar de autoconsumo SAJ 28.800 Bateria de Wh/day e lítio SAJ 4.8-24k O quê

Nova série H2 da marca SAJ de investidores monofásicos, melhorando a qualidade, confiabilidade e eficiência.Esta série monofásica oferece3kW a 6kW inverosers poder.O equipamento gerencia eficientemente a energia produzida para aproveitar ao máximo a instalação solar.

Dimensões (mm) 380.5 x 519 x 193.5

Peso (kg) 18,5

* Suporte técnico não incluído. Elegível separadamente aqui.

Investidor SAJ H2 4000WSérie Monsófase

Nova série H2 da marca SAJ de investidores monofásicos, melhorando a qualidade, confiabilidade e eficiência.Esta série monofásica oferece3kW a 6kW inverosers poder.O equipamento gerencia eficientemente a energia produzida para aproveitar ao máximo a instalação solar.

 Baixar dados técnicos SAJ Série H2 Monof Classic

Características gerais SAJ Série H2

• Fácil configuração de nós de trabalho inteligente
• AFCI (Opcional)
• DC 16A / cadeia combinada com módulos fotovoltaicos ultra-altas
• Carga/download rápido suportado pela bateria
• 150% DC oversized
• Com o tempo de comutação da função UPS ≤10ms

Para mais informações sobre investidores SAJ entre em contato conosco vamos dar-lhe as boas-vindas.

Nova bateria de lítio de alta tensão SAJ B2. Não . Bateria modular ampliável de fácil instalação com um design compacto e moderno. Esta série de baterias chega a armazenar de 5,12 kWh a 25,6 kWh e é compatível com a série de inversores SAJ H2.

Esta bateria é formada por 1-5 módulos de bateria SAJ B2 HV1, BMS + Kit de Cable SAJ B2 HV1 + Bateria base SAJ B2 HV1.

Dimensões B2-5.1-HV1 (mm): 261x626x365

Peso B2-5.1-HV1 (kg): 50,5

Capacidade (kWh): 5.12

Garantia (anos): 10

* Suporte técnico não incluído. Eligível separadamente aqui.

Bateria de lítio SAJ B2 HV1 - Módulos + BMS + Base

A bateria SAJ B2 é uma bateria LiFePO4 de alta voltagem sem cobalto. Com uma caixa de chapa metálica, adapta uma estrutura compatível com os métodos de instalação de montagem na parede e empilhada. A bateria SAJ O B2 contém módulos de bateria e um controlador BMS+base. O número de módulos de bateria pode ser ajustado de forma flexível em função da demanda de energia do utilizador e podem ser ligados até 5 módulos (25,0 kWh).

 Ficha técnica da bateria SAJ B2-HV1

 Manual de instalação da bateria SAJ B2-HV1

 Certificado de bateria SAJ B2-HV1

Características da bateria SAJ B2 HV1

• Opções de capacidade flexível de 5,12 kWh a 25,6 kWh
• Excelente segurança da bateria LiFePO4
• Atualização de firmware remoto
• Instalação fácil com design modular e empilhado

Modelos de baterias SAJ B2 HV1

- B2-5.1-HV1: 5,12 kWh

- B2-10.2-HV1: 10,24 kWh

- B2-15.3-HV1: 15,36 kWh

- B2-20.4-HV1: 20,48 kWh

- B2-25.6-HV1: 25,6 kWh

Para mais informações sobre os investidores SAJ contacte-nos.

Kit de monitoramento eSolar SECMonofásico, composto por um vatímetro Chint DDSU666 monofase projetada para monitoramento de energia e medição de energia em sistemas de energia.Pertence a uma geração de instrumentação inteligente e programável, integrada com funções de medição e comunicação, principalmente para ser usada em medições em tempo real e exibição de parâmetros elétricos como tensão, corrente, energia ativa, energia reativa, frequência, fator de energia e um dispositivo SEC para coleta de dados.

NÃO

Kit de monitoramento monofásico eSolar SEC

Kit de monitoramentoeSolar SEC Monofásica, composto por um wattímetro Chint DDSU666 monofásico projetado paramonitoramento de energia e medição de energiaEm sistemas de energia. Pertence a uma geração de instrumentação inteligente e programável, integrada com funções de medição e comunicação, principalmente para uso emmedições em tempo real e exibição de parâmetros elétricosComo tensão, corrente, potência ativa, potência reativa, frequência, fator de potência e um dispositivo SEC para coleta de dados.

 Baixe a ficha técnica eSolar SEC KIT

 Manual do usuário eSolar SEC KIT

 Kit SEC monitoramento 24H

Principais funções e recursos DDSU666-H

• Segue o padrão DIN para montagem em trilho: DIN35mm.
• Tem uma tela LCD.
• Parâmetros de medição: tensão, corrente, frequência, potência ativa, potência reativa, fator de potência, etc.
• Comunicação via RS485. Suporta protocolo DL/T645-2007, personalizável para protocolo MODBUS-RTU.
• Suporta quatro escalas: superior, pico, plano e vale.
• Instalação recomendada em conjunto com inversores da marcaSAJ

Parâmetros principais DDSU66-H

Este fusível de série é adequado para o sistema de geração de energia solar fotovoltaica, tensão nominal de 250 V a 1500 V, corrente nominal de 1 A a 30 A, usado em equipamentos de geração de energia fotovoltaica como uma cadeia de módulo fotovoltaico e uma matriz fotovoltaica para proteção contra sobrecorrente, e painéis fotovoltaicos e baterias conectadas em série e em paralelo, para carregar o sistema de fluxo variável.

Características do portátil

Caixa resistente à alta temperatura

Excelente caixa de resina, superfície lisa, excelente isolamento e desempenho retardador de chama, mais seguro.

6 proteções de desempenho

6 principais proteções de desempenho tornam seus produtos mais seguros, mais fáceis e mais confiáveis.

Aplicado a produtos

Quando o fusível é usado no produto, a corrente é muito alta e o fusível de curto-circuito será automaticamente desligado, tornando o produto mais confiável e seguro para usar.

Âmbito de aplicação

Operação estável, adequada para uma variedade de equipamentos e instrumentos.

Características técnicas de portafusível

Tipo: KY-LY1-D

Tamanho do fusível: 10 x 38 mm

Polos: 1P

Tensão nominal: DC 1000V

Corrente nominal: 1,2,3,4,5,6,8,10,12,15,20,25,30A

Capacidade de corte de curto circuito:33KA

Atenuação de potência máxima: 3.5 W

Grau de proteção: IP20

Conexão: 2.5-10 mm2

Temperatura do ambiente operacional: -30 ~ + 70 ° C

Calor molhado e resistência:Classe 2

Elevação: ≤ 2000

Modo de instalaçãoInstalação da pista: TH35-7.5 / DIN35

RH ( umidade relativa do ar): quando +20 ° C, não excede 95%; quando +40 ° C, não excede 50%

Classe de contaminação: 3

O ambiente de instalação: é o lugar onde não há vibrações e impactos óbvios.

Classe de instalação: 3

WxHxL: W18 x H89 x L90mm

Peso (kilograma):0,07

O conector MC4 Macho SleepHembra é usado para conectar vários painéis solares ou painéis solares em um campo solar, e são normalmente usados em aplicações paralelas.

O pino é feito de cobre de usinagem de alta qualidade e uma ponta selada que pode garantir excelente contato elétrico.

Eles. Conectores MC4 Os painéis solares são os mais recomendados para garantir uma boa conexão entre conectores que já incluem painéis solares e nossa instalação elétrica.Um misturador de cabo é necessário para fazer uma conexão firme entre a haste de metal do conector e a fiação elétrica.A polaridade da Conectores MC4 Painéis solares, uma vez que pode não corresponder ao sinal serigrafado em cada conector com o cabo que lhe conectaremos.

Características de MC4 Macho desconhecidoConectores

Material PPO durável, leve, portátil e fácil de usar.

Com excelente resistência ao envelhecimento e resistência UV, pode ser usado em ambientes hostis.

Você não precisa de ferramentas adicionais para a remoção de plugs e remoção não causará nenhum dano a plugues.

Solididade de pontos masculinos e femininos com um sistema estável de bloqueio automático que é fácil de bloquear e abrir.

Os contatos parecem cobre de prata, o que significa que tem excelente condutividade.Os conectores juntam-se tão bem, com um mecanismo de bloqueio positivo.

Especificações:

Tensão nominal: 1000V

Corrente classificada: 30A (4.0mm2, 6mm2)

Tensão de teste: 6000 V (50 Hz)

Grau de proteção: IP67

Classificação da inflamabilidade: UL94-V0

Material do condutor do conector: cobre, estanho

Temperatura de funcionamentoGama: -40°C ~ +90°C

Nível de segurança:II

Cabo adaptador: 2.5mm2 / 4mm2 / 6mm2 (AWG 14/12/10)

Resistência de contato do conector: ≤5mΩ

Força de inserção ≤ 50 N

Força de extração ≥50 N

Quadro interior de superfície 12 elementos Legrand

Industrial e terciário Alpha+ diferencial.2P, 40A, 30mA.Class AC.6kA

Modelo: EPR2C040030

O cabo solar de 4mm é feito de cobre esfaqueado flexível com um isolamento de copolímero livre de halogênio e uma caixa de copolímero resistente a UV.Estes cabos solares são aprovados pela TUV-Rheinland.

Os cabos solares são adequados para uso em todos os sistemas fotovoltaicos para fiação do módulo solar, bem como conexão com o investidor CA/CC.

Características cabo solar 4mm

Cobre esfaqueamento flexível, preto e vermelho, com isolamento de copolímero sem halogênio e uma caixa de copolímero resistente a UV.

Condutor interno: cabo de cobre colorido flexível.Gama de cabos solares 4.0 mm.

Tensão máxima: 1.2 kV CA (1,8 kV CC).

Adequado para uso em todos os sistemas fotovoltaicos para fiação do módulo solar e conexão com o investidor CA/CC.Conectores solares MC4.

A imagem do cabo e as cores são apenas ilustrativas e podem variar.

Características mecânicas:

Condutor interno: cabo de cobre colorido flexível.

Dieelectric: copolímero sem halogéneos LSZH.

lSZH copolímero livre de halogênio.

(Resistente aos raios UV).

Cor: preto.

Diâmetro de isolamento: ver abaixo.

Temperatura de funcionamento: - 40 °C a 90 °C.

Temperatura mínima de instalação: -5 °C.

Características elétricas:

Driver de resistência CC 2.50 mm2 ≤ 7.98 Ω/km.

4.00 mm2 ≤ 4.95 Ω/km.

6,00 mm2 ≤ 3.30 Ω/km.

10,00 mm2 ≤ 1.91 Ω/km.

Tensão de funcionamento: 0,6/1.0 kV CA (0.8/1.5 kV CC).

Tensão máxima: 1.2 kV CA (1,8 kV CC).

O cabo solar de 4mm é feito de cobre esfaqueado flexível com um isolamento de copolímero livre de halogênio e uma caixa de copolímero resistente a UV.Estes cabos solares são aprovados pela TUV-Rheinland.

Os cabos solares são adequados para uso em todos os sistemas fotovoltaicos para fiação do módulo solar, bem como conexão com o investidor CA/CC.

Características cabo solar 4mm

Cobre esfaqueamento flexível, preto e vermelho, com isolamento de copolímero sem halogênio e uma caixa de copolímero resistente a UV.

Condutor interno: cabo de cobre colorido flexível.Gama de cabos solares 4.0 mm.

Tensão máxima: 1.2 kV CA (1,8 kV CC).

Adequado para uso em todos os sistemas fotovoltaicos para fiação do módulo solar e conexão com o investidor CA/CC.Conectores solares MC4.

A imagem do cabo e as cores são apenas ilustrativas e podem variar.

Características mecânicas:

Condutor interno: cabo de cobre colorido flexível.

Dieelectric: copolímero sem halogéneos LSZH.

lSZH copolímero livre de halogênio.

(Resistente aos raios UV).

Cor: preto.

Diâmetro de isolamento: ver abaixo.

Temperatura de funcionamento: - 40 °C a 90 °C.

Temperatura mínima de instalação: -5 °C.

Características elétricas:

Driver de resistência CC 2.50 mm2 ≤ 7.98 Ω/km.

4.00 mm2 ≤ 4.95 Ω/km.

6,00 mm2 ≤ 3.30 Ω/km.

10,00 mm2 ≤ 1.91 Ω/km.

Tensão de funcionamento: 0,6/1.0 kV CA (0.8/1.5 kV CC).

Tensão máxima: 1.2 kV CA (1,8 kV CC).
