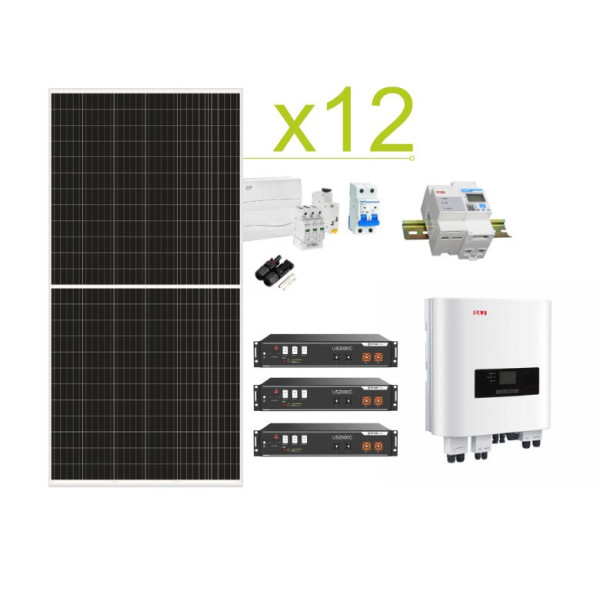

Autoconsumo solar Kit de Kit SAJ 34.560 Wh/day e bateria de lítio Pylontech US3000C

O investidor híbrido SAJ H1 6KW 2MPPT é a última geração de investidores de rede do fabricante, melhorando a qualidade, confiabilidade e eficiência.É um investidor que incorpora 2 portas MPPT e 2 cordas.Esta série oferece investidores com poder de 3kW a 6kW.O equipamento gerencia eficientemente a energia produzida para aproveitar ao máximo a instalação solar.

Bateria compatível Pylontech US2000 ou US3000

Dimensões (mm) 470x470x190

Peso (kg) 23

5 anos de garantia

* Suporte técnico não incluído. Elegível separadamente aqui.

Investor híbrido SAJ H1 6KW 2MPPT 48V

A gama H1 SAJ é uma série de investidores conectados à rede que incorpora proteções de curto-circuito, uma eletrônica robusta e eficiente, um projeto melhorado com proteção iP65proteção contra sobrecargas e a altas temperaturas.Investidores H1 pode ser instalado dentro e fora eles não incorporam fãs, então eles são mais silenciosos do que o resto dos investidores de mercado.

Características gerais SAJ H1 6KW 2MPPT 48V

• 2 MPPTReguladores
• Interface de monitoramento simples e visual
• Proteção IP65 para montagem ao ar livre e interna
• Interface RS323 e WIFI (opcional)

 Baixar dados técnicos SAJ H1 6KW 2MPPT

 Manual técnico SAJ H1 6KW 2MPPT

Para mais informações sobre investidores SAJ entre em contato conosco vamos dar-lhe as boas-vindas.

Bateria de lítio Pylontech 3.5 US3000CkWh e 48V oferece a mais recente tecnologia para armazenamento fotovoltaico.

Pylontech fabrica baterias de lítio modulares que nos permite expandir a capacidade de nossa instalação conforme precisamos dele.Fabricado com tecnologia LiFePo4, fornece segurança e garantia de 7 anos (+3 anos adicionais com registro web do fabricante). Pylontech US3000C é compatível com investidores off-grid Voltronic Axpert ou Victron Energy.

IMPORTANTE:Se você comprar um módulo Pylontech para expansão de seu rack de bateria tu não precisas Kit de cabo.Se é o primeiro módulo que você compra você vai precisar de conjunto de cabos Pylontech para conectar a bateria com o investidor solar.

- SIM

Kit de monitoramento eSolar SECMonofásico, composto por um vatímetro Chint DDSU666 monofase projetada para monitoramento de energia e medição de energia em sistemas de energia.Pertence a uma geração de instrumentação inteligente e programável, integrada com funções de medição e comunicação, principalmente para ser usada em medições em tempo real e exibição de parâmetros elétricos como tensão, corrente, energia ativa, energia reativa, frequência, fator de energia e um dispositivo SEC para coleta de dados.

NÃO

Kit de monitoramento monofásico eSolar SEC

Kit de monitoramentoeSolar SEC Monofásica, composto por um wattímetro Chint DDSU666 monofásico projetado paramonitoramento de energia e medição de energiaEm sistemas de energia. Pertence a uma geração de instrumentação inteligente e programável, integrada com funções de medição e comunicação, principalmente para uso emmedições em tempo real e exibição de parâmetros elétricosComo tensão, corrente, potência ativa, potência reativa, frequência, fator de potência e um dispositivo SEC para coleta de dados.

 Baixe a ficha técnica eSolar SEC KIT

 Manual do usuário eSolar SEC KIT

 Kit SEC monitoramento 24H

Principais funções e recursos DDSU666-H

• Segue o padrão DIN para montagem em trilho: DIN35mm.
• Tem uma tela LCD.
• Parâmetros de medição: tensão, corrente, frequência, potência ativa, potência reativa, fator de potência, etc.
• Comunicação via RS485. Suporta protocolo DL/T645-2007, personalizável para protocolo MODBUS-RTU.
• Suporta quatro escalas: superior, pico, plano e vale.
• Instalação recomendada em conjunto com inversores da marcaSAJ

Parâmetros principais DDSU66-H

O conector MC4 Macho SleepHembra é usado para conectar vários painéis solares ou painéis solares em um campo solar, e são normalmente usados em aplicações paralelas.

O pino é feito de cobre de usinagem de alta qualidade e uma ponta selada que pode garantir excelente contato elétrico.

Eles. Conectores MC4 Os painéis solares são os mais recomendados para garantir uma boa conexão entre conectores que já incluem painéis solares e nossa instalação elétrica.Um misturador de cabo é necessário para fazer uma conexão firme entre a haste de metal do conector e a fiação elétrica.A polaridade da Conectores MC4 Painéis solares, uma vez que pode não corresponder ao sinal serigrafado em cada conector com o cabo que lhe conectaremos.

Características de MC4 Macho desconhecidoConectores

Material PPO durável, leve, portátil e fácil de usar.

Com excelente resistência ao envelhecimento e resistência UV, pode ser usado em ambientes hostis.

Você não precisa de ferramentas adicionais para a remoção de plugs e remoção não causará nenhum dano a plugues.

Solididade de pontos masculinos e femininos com um sistema estável de bloqueio automático que é fácil de bloquear e abrir.

Os contatos parecem cobre de prata, o que significa que tem excelente condutividade.Os conectores juntam-se tão bem, com um mecanismo de bloqueio positivo.

Especificações:

Tensão nominal: 1000V

Corrente classificada: 30A (4.0mm2, 6mm2)

Tensão de teste: 6000 V (50 Hz)

Grau de proteção: IP67

Classificação da inflamabilidade: UL94-V0

Material do condutor do conector: cobre, estanho

Temperatura de funcionamentoGama: -40°C ~ +90°C

Nível de segurança:II

Cabo adaptador: 2.5mm2 / 4mm2 / 6mm2 (AWG 14/12/10)

Resistência de contato do conector: ≤5mΩ

Força de inserção ≤ 50 N

Força de extração ≥50 N

Este fusível de série é adequado para o sistema de geração de energia solar fotovoltaica, tensão nominal de 250 V a 1500 V, corrente nominal de 1 A a 30 A, usado em equipamentos de geração de energia fotovoltaica como uma cadeia de módulo fotovoltaico e uma matriz fotovoltaica para proteção contra sobrecorrente, e painéis fotovoltaicos e baterias conectadas em série e em paralelo, para carregar o sistema de fluxo variável.

Características do portátil

Caixa resistente à alta temperatura

Excelente caixa de resina, superfície lisa, excelente isolamento e desempenho retardador de chama, mais seguro.

6 proteções de desempenho

6 principais proteções de desempenho tornam seus produtos mais seguros, mais fáceis e mais confiáveis.

Aplicado a produtos

Quando o fusível é usado no produto, a corrente é muito alta e o fusível de curto-circuito será automaticamente desligado, tornando o produto mais confiável e seguro para usar.

Âmbito de aplicação

Operação estável, adequada para uma variedade de equipamentos e instrumentos.

Características técnicas de portafusível

Tipo: KY-LY1-D

Tamanho do fusível: 10 x 38 mm

Polos: 1P

Tensão nominal: DC 1000V

Corrente nominal: 1,2,3,4,5,6,8,10,12,15,20,25,30A

Capacidade de corte de curto circuito:33KA

Atenuação de potência máxima: 3.5 W

Grau de proteção: IP20

Conexão: 2.5-10 mm2

Temperatura do ambiente operacional: -30 ~ + 70 ° C

Calor molhado e resistência:Classe 2

Elevação: ≤ 2000

Modo de instalaçãoInstalação da pista: TH35-7.5 / DIN35

RH ( umidade relativa do ar): quando +20 ° C, não excede 95%; quando +40 ° C, não excede 50%

Classe de contaminação: 3

O ambiente de instalação: é o lugar onde não há vibrações e impactos óbvios.

Classe de instalação: 3

WxHxL: W18 x H89 x L90mm

Peso (kilograma):0,07

Industrial e terciário Alpha+ diferencial.2P, 40A, 30mA.Class AC.6kA

Modelo: EPR2C040030

O cabo solar de 4mm é feito de cobre esfaqueado flexível com um isolamento de copolímero livre de halogênio e uma caixa de copolímero resistente a UV.Estes cabos solares são aprovados pela TUV-Rheinland.

Os cabos solares são adequados para uso em todos os sistemas fotovoltaicos para fiação do módulo solar, bem como conexão com o investidor CA/CC.

Características cabo solar 4mm

Cobre esfaqueamento flexível, preto e vermelho, com isolamento de copolímero sem halogênio e uma caixa de copolímero resistente a UV.

Condutor interno: cabo de cobre colorido flexível.Gama de cabos solares 4.0 mm.

Tensão máxima: 1.2 kV CA (1,8 kV CC).

Adequado para uso em todos os sistemas fotovoltaicos para fiação do módulo solar e conexão com o investidor CA/CC.Conectores solares MC4.

A imagem do cabo e as cores são apenas ilustrativas e podem variar.

Características mecânicas:

Condutor interno: cabo de cobre colorido flexível.

Dieelectric: copolímero sem halogéneos LSZH.

lSZH copolímero livre de halogênio.

(Resistente aos raios UV).

Cor: preto.

Diâmetro de isolamento: ver abaixo.

Temperatura de funcionamento: - 40 °C a 90 °C.

Temperatura mínima de instalação: -5 °C.

Características elétricas:

Driver de resistência CC 2.50 mm2 ≤ 7.98 Ω/km.

4.00 mm2 ≤ 4.95 Ω/km.

6,00 mm2 ≤ 3.30 Ω/km.

10,00 mm2 ≤ 1.91 Ω/km.

Tensão de funcionamento: 0,6/1.0 kV CA (0.8/1.5 kV CC).

Tensão máxima: 1.2 kV CA (1,8 kV CC).

O cabo solar de 4mm é feito de cobre esfaqueado flexível com um isolamento de copolímero livre de halogênio e uma caixa de copolímero resistente a UV.Estes cabos solares são aprovados pela TUV-Rheinland.

Os cabos solares são adequados para uso em todos os sistemas fotovoltaicos para fiação do módulo solar, bem como conexão com o investidor CA/CC.

Características cabo solar 4mm

Cobre esfaqueamento flexível, preto e vermelho, com isolamento de copolímero sem halogênio e uma caixa de copolímero resistente a UV.

Condutor interno: cabo de cobre colorido flexível.Gama de cabos solares 4.0 mm.

Tensão máxima: 1.2 kV CA (1,8 kV CC).

Adequado para uso em todos os sistemas fotovoltaicos para fiação do módulo solar e conexão com o investidor CA/CC.Conectores solares MC4.

A imagem do cabo e as cores são apenas ilustrativas e podem variar.

Características mecânicas:

Condutor interno: cabo de cobre colorido flexível.

Dieelectric: copolímero sem halogéneos LSZH.

lSZH copolímero livre de halogênio.

(Resistente aos raios UV).

Cor: preto.

Diâmetro de isolamento: ver abaixo.

Temperatura de funcionamento: - 40 °C a 90 °C.

Temperatura mínima de instalação: -5 °C.

Características elétricas:

Driver de resistência CC 2.50 mm2 ≤ 7.98 Ω/km.

4.00 mm2 ≤ 4.95 Ω/km.

6,00 mm2 ≤ 3.30 Ω/km.

10,00 mm2 ≤ 1.91 Ω/km.

Tensão de funcionamento: 0,6/1.0 kV CA (0.8/1.5 kV CC).

Tensão máxima: 1.2 kV CA (1,8 kV CC).

Quadro interior de superfície 12 elementos Legrand

O kit de cabos de corrente Pylontech é necessário para ligar a bateria ao nosso inversor fotovoltaico. Este kit de cabos é compatível com os modelos de bateria Pylontech US2000C, US3000C, US5000 ou Pylontech de 24 V UP2500.

Cada unidade de bateria inclui os cabos de interconexão entre baterias (conexão paralela a outra bateria), enquanto este kit de cabos é para conectar o inversor.

2 x 2m cabos de potência longos (positivos e negativos)

Kit de cabos de corrente Pylontech para ligação bateria-inverter

Importante: O cabo de comunicações entre a bateria e o inversor é adquirido separadamente. Pode comprar aqui para os investidores Deye, Voltronic Axpert VMIII 5.000-48, Voltronic Axpert King 5.000-48, Voltronic Axpert MAX 7.200-48, Voltronic Axpert VM IV 3.600-24, Voltronic Axpert VM IV 5.600-48, Voltronic Axpert MAX II 8.200-48 bem como para os inversores Ingecon SUN Storage 6 TL M de Ingeteam.
