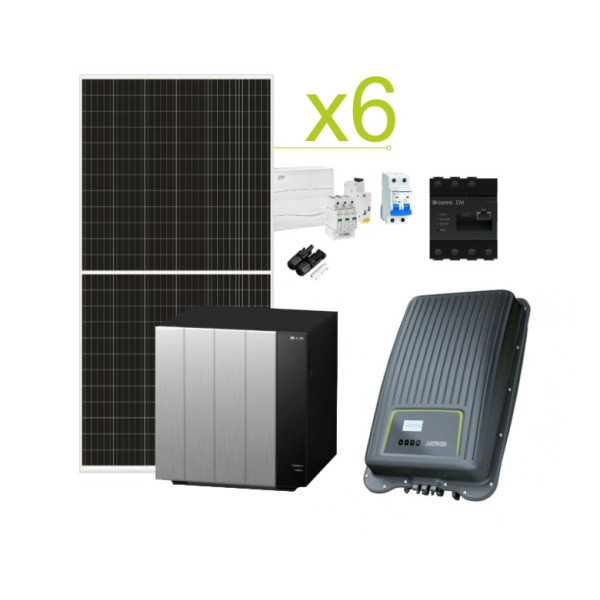

Autoconsumo solar Kit de Kit Kostal MP PLUS 17.280Wh/dia e bateria de lítio LG Resu Flex 8.6kWh A 17,9kWh

A bateria de alta tensão LG RESU FLEX consiste em dois componentes que permitem uma escalabilidade flexível da capacidade de armazenamento (BMA+BPU).

Disponível em três tamanhos diferentes; de dois a quatro módulos de bateria com uma capacidade de armazenamento utilizável de 8,6 kWh, 12,9 kWh e 17,2 kWh.

A bateria pode ser ampliada de forma modular e é adequada tanto para instalação na parede como no chão.

Dimensões: 665,2x665,2x148,4 mm

Peso do módulo da bateria (BMA): 48,9 kg

Peso da unidade de controlo da bateria (BPU): 16,5 kg

* Suporte técnico não incluído. Eligível separadamente aqui.

LG RESU FLEX 8,6 kWh a 17,9 kWh

A bateria de alta tensão LG RESU FLEX é constituído por dois componentes que permitem uma escala flexível da capacidade de armazenamento (módulo da bateria BMA + unidade de protecção da bateria BPU).

Disponível em três tamanhos diferentes; de dois a quatro módulos de bateria com uma capacidade de armazenamento utilizável de 8,6 kWh, 12,9 kWh e 17,2 kWh.

A bateria pode ser ampliada de forma modular e é adequada tanto para instalação na parede como no chão. Para instalação no solo, os módulos da bateria são ligados em série à unidade de controlo. Em contrapartida, no caso da instalação na parede, as unidades podem ser instaladas horizontalmente juntas na parede.

 Ficha Técnica Baterias de Lítio LG RESU FLEX 8.6kWh-17.9kWh

O investidor Kostal PIKO MP Plus 3.0 é um investidor solar da nova série KOSTAL PIKO MP PLUS. Investidor de onda de seda pura de fase única que pode trabalhar com baterias e permite conexão de rede com injeção zero.O investidor Kostal MPAlém disso, gerencia eficientemente a operação da instalação.Inclui monitorização da instalação fotovoltaica usando o Portal Solar KOSTAL, KOSTAL Solar App e o Webserver interno.

O novo inversor solar de 3.0kW KOSTAL MP PLUS possui 2 MPPT seguidor que pode ser usado tanto para entrada de gerador fotovoltaico ou para conexão de bateria através de acoplamento AC, ideeal para repowering.

* Suporte técnico não incluído. Elegível separadamente aqui.

Investidor monofásico Kostal PIKO MP Plus 3.0 - 2MPPT

O investidor Kostal PIKO MP Plus 3.0 é um investidor solar da nova série KOSTAL PIKO MP PLUS. Investidor de onda de seda pura de fase única que pode trabalhar com baterias e permite conexão de rede com injeção zero.O investidor Kostal MPAlém disso, gerencia eficientemente a operação da instalação.Inclui monitorização da instalação fotovoltaica usando o Portal Solar KOSTAL, KOSTAL Solar App e o Webserver interno.

O novo inversor solar de 3.0kW KOSTAL MP PLUS possui 2 MPPT seguidor que pode ser usado tanto para entrada de gerador fotovoltaico ou para conexão de bateria através de acoplamento AC, ideeal para repowering.

Baixar TécnicoDados Inversor Monofásico Kostal Piko MP Plus

Instruções de utilização Monofic Inverter Kostal Piko MP Plus

Mais informações no final do produto

Baterias BYD BATTERY BOX com investidores Kostal Piko MP mais

Uso flexível - Inversor monofásico Kostal PIKO MP Plus 3.0

Um ou dois seguidores PMP

Possibilidade de usar 1 PMP monitor como uma entrada bidirecional respectivamente, opcionalmente para gerador fotovoltaico ou bateria de alta tensão

Possibilidade de opção de bateria com o medidor de energia inteligente KOSTAL

Funcionalidade da bateria para equipamentos com um seguidor PMP com conexão de bateria com acoplamento AC, também ideal para repowering

Funcionalidade da bateria para equipamentos com dois seguidores PMP para conexão de bateria com acoplamento CC, ideal para novas instalações

Gama PMP estendida: perfeito para "repotência" (Repowering)

Smart Connected - Monophase Investor Kostal PIKO MP Plus 3.0

Tela, registro de dados, monitoramento de instalação, interfaces de rede e regulação serial integrada

Monitoramento gratuito da instalação fotovoltaica usando o Portal Solar KOSTAL, o aplicativo Solar KOSTAL e o Webserver interno

Desempenho Inteligente - Monophase Investor Kostal PIKO MP Plus 3.0

Possibilidade de integração de medidores de potência

Alta eficiência

Acoplamento CC eficiente de baterias de alta tensão

Controle de potência dinâmico e medição de 24 horas

Gestão Integrada da Sombra: adapta-se individualmente ao local de instalação

Possibilidade de injeção zero

Instalação fácil - Inversor monofásico Kostal PIKO MP Plus 3.0

Injeção de monofase

Conexão confortável sem abrir o equipamento

Dispositivo de desconexão CC integrado

Gestão simples e instalação guiada pelo menu

Proteção ótima contra poeira e água para uso externo (tipo de proteção IP65)

Instalação Kostal PIKO MP mais

Baixe a configuração com baterias ByD Monofic Inverter Kostal Piko MP Plus

 Baixar conexão SDM120 Monophosic Investor Kostal Piko MP Plus

 Baixar conexão SDM230 Monophosic Investor Kostal Piko MP Plus

O cabo solar de 4mm é feito de cobre esfaqueado flexível com um isolamento de copolímero livre de halogênio e uma caixa de copolímero resistente a UV.Estes cabos solares são aprovados pela TUV-Rheinland.

Os cabos solares são adequados para uso em todos os sistemas fotovoltaicos para fiação do módulo solar, bem como conexão com o investidor CA/CC.

Características cabo solar 4mm

Cobre esfaqueamento flexível, preto e vermelho, com isolamento de copolímero sem halogênio e uma caixa de copolímero resistente a UV.

Condutor interno: cabo de cobre colorido flexível.Gama de cabos solares 4.0 mm.

Tensão máxima: 1.2 kV CA (1,8 kV CC).

Adequado para uso em todos os sistemas fotovoltaicos para fiação do módulo solar e conexão com o investidor CA/CC.Conectores solares MC4.

A imagem do cabo e as cores são apenas ilustrativas e podem variar.

Características mecânicas:

Condutor interno: cabo de cobre colorido flexível.

Dieelectric: copolímero sem halogéneos LSZH.

lSZH copolímero livre de halogênio.

(Resistente aos raios UV).

Cor: preto.

Diâmetro de isolamento: ver abaixo.

Temperatura de funcionamento: - 40 °C a 90 °C.

Temperatura mínima de instalação: -5 °C.

Características elétricas:

Driver de resistência CC 2.50 mm2 ≤ 7.98 Ω/km.

4.00 mm2 ≤ 4.95 Ω/km.

6,00 mm2 ≤ 3.30 Ω/km.

10,00 mm2 ≤ 1.91 Ω/km.

Tensão de funcionamento: 0,6/1.0 kV CA (0.8/1.5 kV CC).

Tensão máxima: 1.2 kV CA (1,8 kV CC).

O cabo solar de 4mm é feito de cobre esfaqueado flexível com um isolamento de copolímero livre de halogênio e uma caixa de copolímero resistente a UV.Estes cabos solares são aprovados pela TUV-Rheinland.

Os cabos solares são adequados para uso em todos os sistemas fotovoltaicos para fiação do módulo solar, bem como conexão com o investidor CA/CC.

Características cabo solar 4mm

Cobre esfaqueamento flexível, preto e vermelho, com isolamento de copolímero sem halogênio e uma caixa de copolímero resistente a UV.

Condutor interno: cabo de cobre colorido flexível.Gama de cabos solares 4.0 mm.

Tensão máxima: 1.2 kV CA (1,8 kV CC).

Adequado para uso em todos os sistemas fotovoltaicos para fiação do módulo solar e conexão com o investidor CA/CC.Conectores solares MC4.

A imagem do cabo e as cores são apenas ilustrativas e podem variar.

Características mecânicas:

Condutor interno: cabo de cobre colorido flexível.

Dieelectric: copolímero sem halogéneos LSZH.

lSZH copolímero livre de halogênio.

(Resistente aos raios UV).

Cor: preto.

Diâmetro de isolamento: ver abaixo.

Temperatura de funcionamento: - 40 °C a 90 °C.

Temperatura mínima de instalação: -5 °C.

Características elétricas:

Driver de resistência CC 2.50 mm2 ≤ 7.98 Ω/km.

4.00 mm2 ≤ 4.95 Ω/km.

6,00 mm2 ≤ 3.30 Ω/km.

10,00 mm2 ≤ 1.91 Ω/km.

Tensão de funcionamento: 0,6/1.0 kV CA (0.8/1.5 kV CC).

Tensão máxima: 1.2 kV CA (1,8 kV CC).

Este fusível de série é adequado para o sistema de geração de energia solar fotovoltaica, tensão nominal de 250 V a 1500 V, corrente nominal de 1 A a 30 A, usado em equipamentos de geração de energia fotovoltaica como uma cadeia de módulo fotovoltaico e uma matriz fotovoltaica para proteção contra sobrecorrente, e painéis fotovoltaicos e baterias conectadas em série e em paralelo, para carregar o sistema de fluxo variável.

Características do portátil

Caixa resistente à alta temperatura

Excelente caixa de resina, superfície lisa, excelente isolamento e desempenho retardador de chama, mais seguro.

6 proteções de desempenho

6 principais proteções de desempenho tornam seus produtos mais seguros, mais fáceis e mais confiáveis.

Aplicado a produtos

Quando o fusível é usado no produto, a corrente é muito alta e o fusível de curto-circuito será automaticamente desligado, tornando o produto mais confiável e seguro para usar.

Âmbito de aplicação

Operação estável, adequada para uma variedade de equipamentos e instrumentos.

Características técnicas de portafusível

Tipo: KY-LY1-D

Tamanho do fusível: 10 x 38 mm

Polos: 1P

Tensão nominal: DC 1000V

Corrente nominal: 1,2,3,4,5,6,8,10,12,15,20,25,30A

Capacidade de corte de curto circuito:33KA

Atenuação de potência máxima: 3.5 W

Grau de proteção: IP20

Conexão: 2.5-10 mm2

Temperatura do ambiente operacional: -30 ~ + 70 ° C

Calor molhado e resistência:Classe 2

Elevação: ≤ 2000

Modo de instalaçãoInstalação da pista: TH35-7.5 / DIN35

RH ( umidade relativa do ar): quando +20 ° C, não excede 95%; quando +40 ° C, não excede 50%

Classe de contaminação: 3

O ambiente de instalação: é o lugar onde não há vibrações e impactos óbvios.

Classe de instalação: 3

WxHxL: W18 x H89 x L90mm

Peso (kilograma):0,07

O conector MC4 Macho SleepHembra é usado para conectar vários painéis solares ou painéis solares em um campo solar, e são normalmente usados em aplicações paralelas.

O pino é feito de cobre de usinagem de alta qualidade e uma ponta selada que pode garantir excelente contato elétrico.

Eles. Conectores MC4 Os painéis solares são os mais recomendados para garantir uma boa conexão entre conectores que já incluem painéis solares e nossa instalação elétrica.Um misturador de cabo é necessário para fazer uma conexão firme entre a haste de metal do conector e a fiação elétrica.A polaridade da Conectores MC4 Painéis solares, uma vez que pode não corresponder ao sinal serigrafado em cada conector com o cabo que lhe conectaremos.

Características de MC4 Macho desconhecidoConectores

Material PPO durável, leve, portátil e fácil de usar.

Com excelente resistência ao envelhecimento e resistência UV, pode ser usado em ambientes hostis.

Você não precisa de ferramentas adicionais para a remoção de plugs e remoção não causará nenhum dano a plugues.

Solididade de pontos masculinos e femininos com um sistema estável de bloqueio automático que é fácil de bloquear e abrir.

Os contatos parecem cobre de prata, o que significa que tem excelente condutividade.Os conectores juntam-se tão bem, com um mecanismo de bloqueio positivo.

Especificações:

Tensão nominal: 1000V

Corrente classificada: 30A (4.0mm2, 6mm2)

Tensão de teste: 6000 V (50 Hz)

Grau de proteção: IP67

Classificação da inflamabilidade: UL94-V0

Material do condutor do conector: cobre, estanho

Temperatura de funcionamentoGama: -40°C ~ +90°C

Nível de segurança:II

Cabo adaptador: 2.5mm2 / 4mm2 / 6mm2 (AWG 14/12/10)

Resistência de contato do conector: ≤5mΩ

Força de inserção ≤ 50 N

Força de extração ≥50 N

Quadro interior de superfície 12 elementos Legrand

SDM 230 ModMedidor de energia de ônibus para investidores Kostal Piko MP e MP Plus

Contador de injeção zero válido para investidores Kostal PIKO MP e MP Plus (1.5.2.5.3.3.6.4.2), a comunicação do modbus RTU permite que a injeção e a leitura zero sejam exibidas no portal de monitoramento Kostal.Collection dados em tempo real e histórico. Compatível com investidores monofásicos com comunicação Modbus RTU.

NÃO

* Suporte técnico não incluído. Elegível separadamente aqui.

Sobre o medidor SDM 230 ModBus para investidores Kostal

O SDM 230 é usado para gravar o autoconsumo da casa ou a energia injetada na rede, e representar os valores correspondentes no portal solar.

O sensor pode executar neste caso, em combinação com o investidor regulação dinâmica do auto-consumo e, portanto, distribuir de forma ideal a energia gerada.

Baixar TécnicoDados SDM230 ModBus

Mod SDM230Configuração do medidor de ônibus com investidores Kostal Piko MP

Características do contador SDM-230 Modbus

• Monof Classic
• RS 485 ModBus RTU
• Até 100AMP direto
• Montagem DIN 35 mm
• Precisão acima de Class1/B
• Medição bidirecional

O equipamento só deve ser usado em instalações fotovoltaicas ligadas à rede dentro da faixa de energia pretendida.O equipamento não é adequado para uso portátil.

Para mais informações sobre o tubo anti-verte SDM 230 ModBus consultar-nos vamos ajudá-lo sem compromisso.

O uso incorreto pode causar danos ao equipamento ou a outros objetos.O sensor atual deve ser usado exclusivamente para uso pretendido.

Industrial e terciário Alpha+ diferencial.2P, 40A, 30mA.Class AC.6kA

Modelo: EPR2C040030
