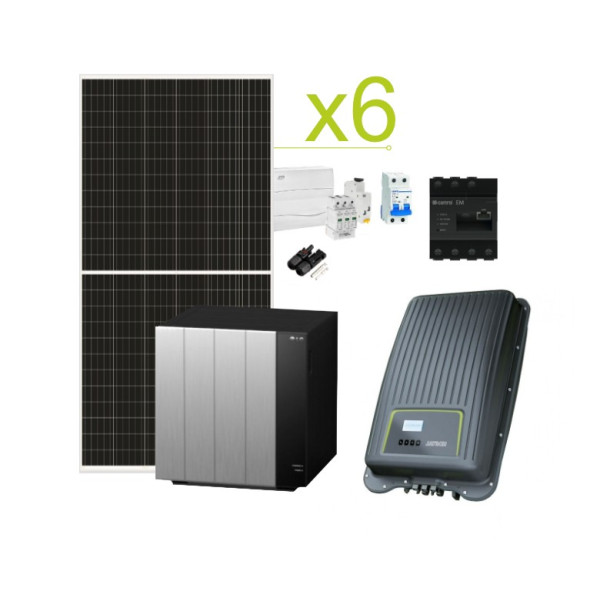

Kit Solar Autoconsumo Kostal MP PLUS 17.280Wh/día y batería litio LG Resu Flex 8,6kWh A 17,9kWh

La batería de alto voltaje LG RESU FLEX consta de dos componentes que permiten escalar de forma flexible la capacidad de almacenamiento (BMA+BPU).

Disponible en tres tamaños diferentes; de dos a cuatro módulos de batería con una capacidad de almacenamiento utilizable de 8,6kWh, 12,9kWh y 17,2 kWh.

La batería se puede ampliar de forma modular y es adecuada tanto para su instalación en la pared como en el suelo.

Dimensiones: 665,2x665,2x148,4 mm

Peso módulo de la batería (BMA): 48,9kg

Peso de la unidad de control de la batería (BPU): 16,5kg

* Soporte técnico no incluido. Elegible aparte aquí.

LG RESU FLEX 8.6kWh a 17.9kWh

La batería de alto voltaje LG RESU FLEX consta de dos componentes que permiten escalar de forma flexible la capacidad de almacenamiento (módulo de la batería BMA + unidad de protección de la batería BPU).

Disponible en tres tamaños diferentes; de dos a cuatro módulos de batería con una capacidad de almacenamiento utilizable de 8,6kWh, 12,9kWh y 17,2 kWh.

La batería se puede ampliar de forma modular y es adecuada tanto para su instalación en la pared como en el suelo. Para la instalación en el suelo, los módulos de la batería se conectan en serie a la unidad de control. En cambio, en el caso de la instalación en la pared, las distintas unidades pueden instalarse horizontalmente una al lado de la otra en la pared.

 Ficha Técnica Baterías de Litio LG RESU FLEX 8.6kWh-17.9kWh

El inversor Kostal PIKO MP Plus 3.0 es un inversor solar de la nueva serie de KOSTAL PIKO MP PLUS. Inversor monofásico de onda senoidal pura que puede funcionar con baterías y permite la conexión a red con inyección cero. El inversor Kostal MP Plus gestiona de forma eficiente el funcionamiento de la instalación. Incluye monitorización de la instalación fotovoltaica mediante el KOSTAL Solar Portal, KOSTAL Solar App y el Webserver interno.

El nuevo inversor solar KOSTAL MP PLUS de 3.0kW cuenta con 2 seguidor MPPT que puede usarse bien para entrada del generador fotovoltaico o para la conexión de batería mediante acoplamiento CA, ideeal para repowering.

* Soporte técnico no incluido. Elegible aparte aquí.

Inversor monofásico Kostal PIKO MP Plus 3.0 - 2MPPT

El inversor Kostal PIKO MP Plus 3.0 es un inversor solar de la nueva serie de KOSTAL PIKO MP PLUS. Inversor monofásico de onda senoidal pura que puede funcionar con baterías y permite la conexión a red con inyección cero. El inversor Kostal MP Plus gestiona de forma eficiente el funcionamiento de la instalación. Incluye monitorización de la instalación fotovoltaica mediante el KOSTAL Solar Portal, KOSTAL Solar App y el Webserver interno.

El nuevo inversor solar KOSTAL MP PLUS de 3.0kW cuenta con 2 seguidor MPPT que puede usarse bien para entrada del generador fotovoltaico o para la conexión de batería mediante acoplamiento CA, ideeal para repowering.

Descargar Ficha Técnica Inversor Monofásico Kostal Piko MP Plus

Descargar Instrucciones de uso Inversor Monofásico Kostal Piko MP Plus

Más información al final del producto

Conexión Baterías BYD BATTERY BOX con inversores Kostal Piko MP plus

Uso Flexible - Inversor monofásico Kostal PIKO MP Plus 3.0

Uno o dos seguidores PMP

Posibilidad de uso de 1 seguidor PMP como entrada bidireccional respectivamente, de forma opcional para generador fotovoltaico o batería de alto voltaje

Posibilidad de opción de batería con el KOSTAL Smart Energy Meter

Funcionalidad de batería para equipos con un seguidor PMP con conexión de batería con acoplamiento CA, ideal también para repowering

Funcionalidad de batería para equipos con dos seguidores PMP para conexión de batería con acoplamiento CC, ideal para instalaciones nuevas

Rango PMP ampliado: perfecto para "repotenciamiento" (Repowering)

Smart Connected - Inversor monofásico Kostal PIKO MP Plus 3.0

Pantalla, registro de datos, monitorización de instalaciones, interfaces de red y regulación integrados de serie

Monitorización gratuita de la instalación fotovoltaica mediante el KOSTAL Solar Portal, la KOSTAL Solar App y el Webserver interno

Smart Performance - Inversor monofásico Kostal PIKO MP Plus 3.0

Posibilidad de integración de contadores de energía

Elevada eficiencia

Acoplamiento CC eficiente de baterías de alto voltaje

Control dinámico de la potencia activa y medición las 24 horas

Gestión de sombras integrada: se adapta de forma individual al lugar de instalación

Posibilidad de inyección cero

Fácil Instalación - Inversor monofásico Kostal PIKO MP Plus 3.0

Inyección monofásica

Cómoda conexión sin abrir el equipo

Dispositivo de desconexión CC integrado

Manejo e instalación sencillos guiados por menú

Protección óptima contra el polvo y el agua para el uso en exteriores (tipo de protección IP65)

Instalación Inversores Kostal PIKO MP plus

 Descargar configuración con baterias ByD Inversor Monofásico Kostal Piko MP Plus

 Descargar conexión SDM120 Inversor Monofásico Kostal Piko MP Plus

 Descargar conexión SDM230 Inversor Monofásico Kostal Piko MP Plus

El cable solar 4mm está hecho de cobre estañado flexible con un aislamiento de copolímero sin halógenos y una funda de copolímero sin halógenos resistente a los rayos UV. Estos cables solares están aprobados por TUV-Rheinland.

Los cables solares son adecuados para usarlos en todos los sistemas fotovoltaicos para el cableado de módulos solares, así como la conexión al inversor de CA/CC.

Características del Cable Solar 4mm

Cobre estañado flexible, negro y rojo, con aislamiento de copolímero sin halógenos y una funda de copolímero sin halógenos resistente a los rayos UV.

Conductor interno: cable de cobre estañado flexible. Gama de cable solar 4,0 mm.

Voltaje máximo: 1,2 kV CA (1,8 kV CC).

Adecuado para su uso en todos los sistemas fotovoltaicos para el cableado de módulos solares y conexión al inversor CA/CC. Conectores solares MC4.

La imagen del cable y los colores son solo ilustrativos y pueden variar.

Características mecánicas:

Conductor interno: cable de cobre estañado flexible.

Dieléctrico: copolímero sin halógenos LSZH.

copolímero sin halógenos LSZH.

(Resistente a los rayos UV).

Color: negro.

Diámetro de aislamiento: ver más adelante.

Temperatura de funcionamiento: - 40 °C a 90 °C.

Temperatura mínima de instalación: -5 °C.

Características eléctricas:

Conductor de resistencia CC 2,50 mm2 ≤ 7,98 Ω/km.

4,00 mm2 ≤ 4,95 Ω/km.

6,00 mm2 ≤ 3,30 Ω/km.

10,00 mm2 ≤ 1,91 Ω/km.

Voltaje de funcionamiento: 0,6/1,0 kV CA (0,8/1,5 kV CC).

Voltaje máximo: 1,2 kV CA (1,8 kV CC).

El cable solar 4mm está hecho de cobre estañado flexible con un aislamiento de copolímero sin halógenos y una funda de copolímero sin halógenos resistente a los rayos UV. Estos cables solares están aprobados por TUV-Rheinland.

Los cables solares son adecuados para usarlos en todos los sistemas fotovoltaicos para el cableado de módulos solares, así como la conexión al inversor de CA/CC.

Características del Cable Solar 4mm

Cobre estañado flexible, negro y rojo, con aislamiento de copolímero sin halógenos y una funda de copolímero sin halógenos resistente a los rayos UV.

Conductor interno: cable de cobre estañado flexible. Gama de cable solar 4,0 mm.

Voltaje máximo: 1,2 kV CA (1,8 kV CC).

Adecuado para su uso en todos los sistemas fotovoltaicos para el cableado de módulos solares y conexión al inversor CA/CC. Conectores solares MC4.

La imagen del cable y los colores son solo ilustrativos y pueden variar.

Características mecánicas:

Conductor interno: cable de cobre estañado flexible.

Dieléctrico: copolímero sin halógenos LSZH.

copolímero sin halógenos LSZH.

(Resistente a los rayos UV).

Color: negro.

Diámetro de aislamiento: ver más adelante.

Temperatura de funcionamiento: - 40 °C a 90 °C.

Temperatura mínima de instalación: -5 °C.

Características eléctricas:

Conductor de resistencia CC 2,50 mm2 ≤ 7,98 Ω/km.

4,00 mm2 ≤ 4,95 Ω/km.

6,00 mm2 ≤ 3,30 Ω/km.

10,00 mm2 ≤ 1,91 Ω/km.

Voltaje de funcionamiento: 0,6/1,0 kV CA (0,8/1,5 kV CC).

Voltaje máximo: 1,2 kV CA (1,8 kV CC).

Este fusible de serie es adecuado para el sistema de generación de energía solar fotovoltaica, voltaje nominal de 250 V a 1500 V, corriente nominal de 1 A a 30 A, utilizado en equipos de generación de energía fotovoltaica como una cadena de módulo fotovoltaico y una matriz fotovoltaica para protección contra sobrecorriente, y paneles fotovoltaicos y baterías conectadas en en serie y en paralelo, para cargar el sistema de flujo variable para protección contra cortocircuitos, en la estación fotovoltaica y el sistema rectificador inversor para protección contra cortocircuitos, así como para el sistema de energía fotovoltaica, voltaje de falla de entrada y cortocircuito para protección contra ruptura rápida, ruptura nominal capacidad a 10-50KA, productos confirma a IEC60629.1 y 60629.6.

Características del portafusible

Carcasa resistente a altas temperaturas

Excelente carcasa de resina, superficie lisa, aislamiento más excelente y rendimiento retardante de llama, más seguro.

6 protecciones de rendimiento

6 protecciones de rendimiento principales hacen que sus productos sean más seguros, fáciles y confiables.

Aplicado a productos

Cuando se usa el fusible en el producto, la corriente es demasiado alta y el fusible de cortocircuito se desconectará automáticamente, lo que hace que el producto sea más confiable y seguro de usar.

Ámbito de aplicación

Operación estable, adecuada para una variedad de equipos e instrumentos.

Características técnicas del portafusible

Tipo: KY-LY1-D

Tamaño del fusible: 10 x 38 mm

Polos: 1P

Voltaje nominal: DC 1000V

Corriente nominal: 1,2,3,4,5,6,8,10,12,15,20,25,30A

Capacidad de corte de cortocircuito: 33KA

Atenuación de potencia máxima: 3,5 W

Grado de protección: IP20

Conexión: 2,5-10 mm2

Temperatura ambiente de funcionamiento: -30 ~ + 70 ° C

Resistencia y calor húmedo: Clase 2

Elevación: ≤ 2000

Modo de instalación Instalación en carril: TH35-7.5 / DIN35

RH (humedad relativa del aire): cuando +20 ° C, no exceda el 95%; cuando +40 ° C, no exceda el 50%

Clase de contaminación: 3

El entorno de instalación: es el lugar donde no hay vibraciones e impactos obvios.

Clase de instalación: 3

WxHxL: W18 x H89 x L90mm

Peso (kilogramo): 0.07

El conector MC4 Macho&Hembra se utilizan para conectar varios paneles solares o grupos de paneles solares en un campo solar, y normalmente se utilizan en aplicaciones paralelas.

El pasador está hecho de cobre mecanizado de alta calidad y una punta sellada que puede garantizar un excelente contacto eléctrico.

Los Conectores MC4 Paneles solares, son los más recomendados para asegurar una buena conexión entre los conectores que ya incluyen los paneles solares y nuestra instalación eléctrica. Se precisa de una crimpadora de cable para hacer una conexión firme entre el vástago metálico del conector y el cableado eléctrico. Hay que tener en cuenta la polaridad de los Conectores MC4 Paneles solares ya que puede no coincidir el signo serigrafiado sobre cada conector con el cable que le vamos a conectar.

Características de Conectores MC4 Macho&Hembra

Material durable de PPO, ligero, portátil y fácil de usar.

Con excelente resistencia al envejecimiento y resistencia a los rayos UV, se puede usar en entornos hostiles.

No necesita instrumentos adicionales para la eliminación de los enchufes y la eliminación no causará ningún daño a los enchufes.

Solidez de los puntos masculinos y femeninos con un sistema de auto bloqueo estable que es fácil de bloquear y abrir.

Los contactos se ven como cobre plateado, lo que significa que tiene una excelente conductividad. Los conectores se unen tan bien, con un mecanismo de bloqueo positivo.

Especificaciones:

Tensión Nominal: 1000V

Corriente Clasificada: 30A (4.0mm2, 6mm2)

Tensión de Prueba: 6000 V (50 Hz)

Grado de Protección: IP67

Clasificación de Inflamabilidad: UL94-V0

Material Conductor del Conector: cobre, estaño

Rango de Temperatura de Funcionamiento: -40℃ ~ +90℃

Nivel de Seguridad: Ⅱ

Cable del Adaptador: 2.5mm2 / 4mm2 / 6mm2 (AWG 14/12/10)

Resistencia de Contacto del Conector: ≤5mΩ

Fuerza de Inserción ≤ 50 N

Fuerza de Extracción ≥50 N

Cuadro interior de superficie 12 elementos Legrand

*Technical support not included. Eligible separately here.

Medidor energético SDM 230 ModBus para inversores Kostal Piko MP y MP Plus

Contador inyección Cero válido para inversores Kostal PIKO MP y MP Plus (1.5,2.0,2.5,3.0,3.6,4.2), comunicación Modbus RTU, permite inyección cero y la lectura se muestra en el portal de monitorización de Kostal. Recogida de datos en tiempo real e históricos de datos. Compatible con inversores monofásicos con comunicación Modbus RTU.

* Soporte técnico no incluido.

Acerca del medidor SDM 230 ModBus para inversores Kostal

El SDM 230 se utiliza para registrar el autoconsumo del hogar o la potencia que se inyecta en la red, y representar los valores correspondientes en el portal solar.

El sensor puede realizar en este caso, en combinación con el inversor, una regulación dinámica del autoconsumo y distribuir así de manera óptima la energía generada.

Descargar Ficha Técnica SDM230 ModBus

Configuración del medidor SDM230 ModBus con inversores Kostal Piko MP

Características del Contador SDM-230 Modbus

• Monofásico
• RS 485 ModBus RTU
• Hasta 100AMP directo
• Montage DIN 35 mm
• Precisión superior a Clase1/B
• Medida Bidireccional

El equipo solo debe emplearse en instalaciones fotovoltaicas conectadas a la red dentro del rango de potencia previsto. El equipo no es adecuado para un uso portátil.

Para más información acerca de la Pinza anti vertido SDM 230 ModBus consulte con nosotros le ayudaremos sin compromiso.

Un uso incorrecto puede provocar daños al equipo u otros objetos. El sensor de corriente debe utilizarse exclusivamente para el uso previsto.

Diferencial Alpha+ industrial y terciario. 2P, 40A, 30mA. Clase AC. 6kA

Modelo: EPR2C040030
