Acompanhamento Chint DDTU666 100AMedição indireta + 3 toroidal

Acompanhamento Chint DDTU666 100AMedição indireta + 3 toroidal

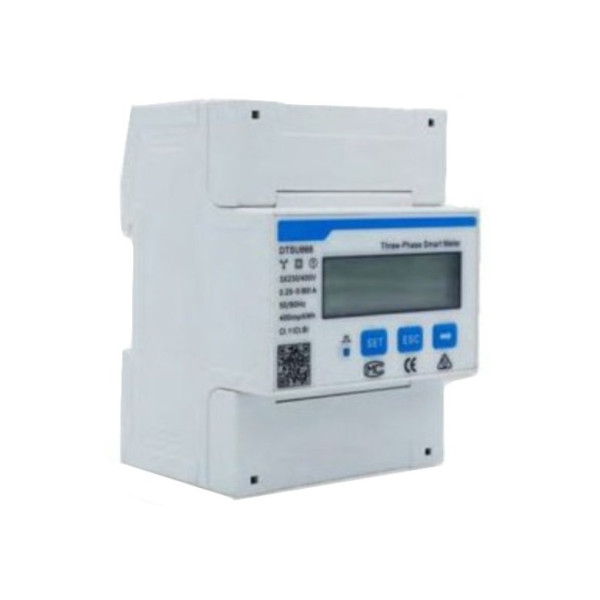

Kit de monitoramento eSolar SECTriphasic, composto por um vatímetro Chint Triphasic DTSU666 projetado para monitoramento de energia e medição de energia em sistemas de energia.Pertence a uma geração de instrumentação inteligente e programável, integrada com funções de medição e comunicação, principalmente para ser usada em medições em tempo real e exibição de parâmetros elétricos como tensão, corrente, energia ativa, energia reativa, frequência, fator de energia e um dispositivo SEC para coleta de dados.

NÃO

CHINT DDTU666 3TORO
250,00 €
Com IVA
Em estoque



Pagamento seguro



Política de envio



Política de devolução

Kit de monitoramento trifásico eSolar SEC

Kit de monitoramentoeSolar SEC Trifásico, composto por um wattímetro Chint DTSU666 de três fases projetado paramonitoramento de energia e medição de energiaEm sistemas de energia. Pertence a uma geração de instrumentação inteligente e programável, integrada com funções de medição e comunicação, principalmente para uso emmedições em tempo real e exibição de parâmetros elétricosComo tensão, corrente, potência ativa, potência reativa, frequência, fator de potência e um dispositivo SEC para coleta de dados.

 Baixe a ficha técnica eSolar SEC KIT

 Manual do usuário eSolar SEC KIT

 Kit SEC monitoramento 24H

Principais funções e características dtsu666-h

  • Segue o padrão DIN para montagem em trilho: DIN35mm.
  • Tem uma tela LCD.
  • Parâmetros de medição: tensão, corrente, frequência, potência ativa, potência reativa, fator de potência, etc.
  • Comunicação via RS485. Suporta protocolo DL/T645-2007, personalizável para protocolo MODBUS-RTU.
  • Suporta quatro escalas: superior, pico, plano e vale.
  • Instalação recomendada em conjunto com inversores da marcaSAJ

Parâmetros principais DTSU66-H

Parâmetros técnicos

Índice









Sinal de entrada





Tensão

Modo de fiação

Fase única

Especificação de tensão

AC 220V

Faixa de tensão de trabalho especificada

0,9A~1,1A; a faixa de tensão de trabalho extensional: 0.8Un~1.2Un

Consumo do circuito de tensão

≤5VA/1W

Resistência

> 500kΩ





Atual

Valor nominal

Entrada via CT/PT: AC1.5 (6)
Entrada direta: AC5(60)A/AC5(80)A

Corrente de Sobrecarga

Entrada via CT/PT: instant:201max, tempo de aplicação é 0,5s
Entrada direta: instante:301max, tempo de aplicação: meio ciclo da frequência nominal

Consumo do circuito atual

≤2VA

Resistência

≥20mΩ

Frequência

Faixa de entrada

(50/60±5%) Hz

Relógio

Capacidade da bateria do relógio

≥1200mAh

Classe de precisão do relógio (erro diário)

(23°c)









Saída

Mostrar

Segmento LCD

Parâmetros de medição e grau

Classe de tensão 0.5; Classe atual 0.5; Classe 1 do fator de potência;
Classe de frequência 0,5; Potência ativa Classe 1; Potência reativa Classe 1;
Energia ativa Classe 1;





Energia

Energia multitaxa

Suporte a medição de várias taxa de poder ativo total passivo e negativo

Máx. Registro de demanda

SuporteMax. registro de demanda de potência ativa passiva total negativa, intervalo de demanda e tempo de escorregamento podem ser definidos

Pressione constante

AC200V

AC1.5(6)A

6400imp/kWh

AC220V

AC5(60)A/AC5(80)A

800imp/kWh



Saída de sinal de pulso

Forneça 1 conjunto (energia ativa) de sinal óptico e saída de pulso de sinal elétrico de coletor aberto isolado por optoacoplador, comprimento de pulso: 80 ms ± 16 ms



Comunicação

Comunicação RS485

Suporte ou protocolo de comunicação DL/T645-2007, protocolo de comunicação MODBUS-RTU personalizável, a taxa de transmissão de comunicação 1200bps, 2400bps,4800bps,9600bps pode ser definida, assumida como 2400bps



Comunicação IR

Suporta protocolo de comunicação DL/T645-2007,

personalizável para comunicação MODBUS-RTU

protocolo,

Comprimento de onda infravermelho: 900nm~1000nm

Taxa de transmissão de comunicação: 1200bp

Ângulo de comunicação: ≥±15°

Distância de comunicação: ≥4m

CHINT DDTU666 3TORO
