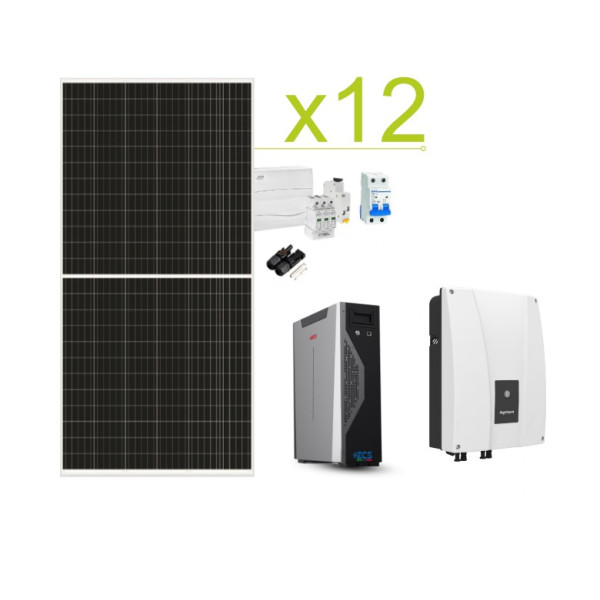

Kit Solar de Autoconsumo Ingeteam 34.560Wh/dia e Bateria de Lítio WeCo 5,3kWh

A bateria de lítio WeCo 5.3kWh e 48V com sistema modular é um dos sistemas de armazenamento mais notáveis para aplicação em instalações fotovoltaicas isoladas ou autoconsumo.

A bateria universal WeCo ESS - 5K3 - Dual Voltage é compatível com as marcas de investidores mais utilizadas; Bom, Axpert VoltronicStuder, Sma, Azurro...

Capacidade do módulo: 5.3kWh

Dimensões: 460x520x155mm Δ Peso: 53kg

Sistema modular: Max. 5 unidades em paralelo ou 25 unidades com centro de expansão WeCo.

Aplicações em baixa tensão / alta tensão

Garantia: 10 anos

IMPORTANTE - ACCESSORIES - DESCRIÇÃO DE LEER

Características Bateria de lítio WeCo 5,3kWh 48V - ESS 5K3

A bateria de lítio modular WeCo é uma das mais avançadas no mercado para armazenamento em sistemas de energia solar fotovoltaica.A bateria WeCo é escalável e permite que você se conecte a partir de 1 módulo de 5.3kWh a 5 módulos em paralelo ou mesmo adicionar 5 clusters de 5 módulos cada graças ao HUB WeCo para alcançar 132.5kWh.

IMPORTANTE - ACCESSORDOS

-Se é a primeira bateria WeCo que você conecta você precisará para a operação correta kit de cabo de alimentação compatível com a marca WeCo e a cabo de comunicação além do apoio em caso de necessidade.

-No caso de você já possui uma bateria WeCo e é a segunda bateria para instalar e é para uso de 48V, neste caso você vai precisar do terminais paralelos e suporte se você precisar.

- No caso de você já possuir uma bateria WeCo e é a segunda bateria para instalar e é para uma alta tensão, neste caso você não vai precisar de nenhum extra exceto o suporte se você precisar dele.

ACORDOS

Kit de cabo de alimentação WeCo

Cabo de comunicações WeCo

Conectores paralelos WeCo

DOCUMENTAÇÃO

 BaixarBateria de lítio da folha de dados WeCo 5K3

 Manual de instalaçãoBateria de lítio WeCo 5K3

 Kit de bateria de lítio WeCo 5K3

Entre as principais vantagens das baterias de lítio WeCo encontramos:

-Bateria com compatibilidade universal:A bateria WeCo trabalha com investidores das principais marcas do mercado como Goodwe no caso de autoconsumo ou Voltronic Axpert para habitação isolada.Além disso, ele pode trabalhar com qualquer outra marca sem comunicação, simplesmente adicionando os valores recomendados pelo fabricante.

-100% de profundidade de download:Uma das poucas baterias no mercado que permite downloads completos com 7800 ciclos a 100%.

-Charge/DownloadIntensidade:Graças ao seu equalizador ativo e tecnologia de célula, eles permitem uma carga e intensidade de descarga maior do que a maioria das baterias na competição.La carregar e baixar 1C permite carregar totalmente a bateria em 1 hora e baixar para mais de 5.000Wh.

- BMS ou BMU inteligente: BMS é um dos componentes eletrônicos essenciais em baterias de lítio, oferecendo controle constante de cargas de bateria e descargas e permitindo uma operação totalmente segura.O sistema BMS da bateria de lítio WeCo é um dos mais avançados no setor de armazenamento de energia.

- Operando sob temperaturas extremas:Módulos de bateria WeCo 5K3 podem trabalhar entre os - 25oC e 65oC.

- Equalizador ativo:Outra das grandes vantagens desta bateria em relação à concorrência é o seu equalizador ativo que garante o equilíbrio celular constante e evita a perda de desempenho.

O equalizador ativo WeCo troca a energia entre as células com maior tensão e a menor tensão.Este sistema permite alta eficiência de carga e descarga.Ora das vantagens interessantes deste equalizador é sua capacidade de combinar correntes altas, que podem compensar mais de 10A entre as células, permitindo um equilíbrio imediato.

O equalizador ativo desempenha um papel fundamental na extensão da vida útil da bateria WeCo e alcançar um sistema totalmente eficiente.

Como conectar as baterias de lítio WeCo em paralelo?

O sistema modular da bateria WeCo nos permite expandir nosso sistema na extensão de nossas necessidades.Em sistemas de baixa tensão podemos adicionar 5.3kMódulos de bateria Wh WeCo e expandir para conectar paralelo um cluster de 5 tensão com 26.5kWh.O design de bateria compacto ou útil permite que você anexá-lo à parede quando usamos um único módulo ou empilhar as baterias com segurança quando usamos mais de um módulo.A bateria WeCo não precisa de um armário e os cabos de comunicação necessários estão incluídos.

Se quisermos conectar mais de 5 módulos em nosso sistema de baixa tensão, precisamos de um Hub de expansão WeCo.Graças aHub podemos fazer até 5 clusters de baterias e alcançar 130kQue capacidade.

Se o que precisamos é de um sistema de alta tensão com WeCo, precisamos de um mínimo de 15,6kPara começar a trabalhar, isso é dizer 3 módulos de bateria.Conectando vários clusters podemos alcançar uma capacidade de hsta 561.4kWh.

Monitoramento e aplicação móvel Weco Baterias

A bateria WeCo permite a conexão Wifi compatível com 5G que permite uma configuração rápida e fácil e start-up.Baterias WeCo têm seu próprio Baterias WeCo do aplicativo móvel com o qual podemos controlar em todos os momentos o estado do nosso sistema de armazenamento.Para controlar nossa bateria WeCo através do celular, precisamos adicionar um acessório Wifi WeCo.

Investidor de bateria de fase única Ingeteamsem transformador, com sistema MPPT duplo e EMS integrado.

O investidor INGECON SUN STORAGE 1PLAY 6TL M de 6.000W, projetado para instalações monofásicas, permite combinar energia solar fotovoltaica e armazenamento de energia sem a necessidade de um investidor solar adicional.Este investidor híbrido Ingeteam é um dos mais versátil no mercado.Ele funciona em instalações isoladas ou conectado a uma rede elétrica, tornando-a ideal para aqueles usuários que estão procurando uma solução que lhes permita desconectar da rede de fornecimento no futuro.

Dimensões: 360x470x180mm Peso: 26kg.

O investidor da bateria INGECON SUN STORAGE 1PLAY 6TL M de 6.000W tem mPPT que permite a potência máxima dos painéis solares instalados mesmo em telhados com diferentes sombras ou orientações.

A nova série Ingeteam conta EMS integrado,que lhe dá novos recursos, como a possibilidade de monitoramento em todos os momentos através do PC ou smartphone através do APP INGECON SUN Monitordisponível para Android ou Iphone.Função Voltar para cima para instalações de auto-consumo.

Comece fácil e rápido. garantia de alargamento de 5 anos.

Baixar Ingecon Sun Storage Inverter Technical Data 1Play 6TL M

Saiba mais sobre o investidor de bateriaINGECON SUN STORAGE 1PLAY 6TL M:

Segurança

- ACSistema de sobretensão

- Sistema de falha de isolamento

-Proteções de curto-circuito e sobrecarga

- Sistema anti-edição com desconexão automática

Benefícios

-MPPT

- Comunicação RS-485

-Wi-Fi e comunicação Ethernet

-CAN Bus 2.0 Comunicação para BMS

- 2 entradas digitais configuráveis

- 2 saídas potenciais configuráveis

- Sistema de pré-carga de bateria

-Reposição para terreno neutro em cargas críticas de instalações TT

- Fácil de instalar e configurar através do monitor SUN INGECON.

-Ele só pode trabalhar com energia solar sem necessidade de bateria.

- Instalações dentro ou fora do IP65

- Função de backup para instalações de auto-consumo

Novo híbrido InverterINGECON SUN STORAGE 1PLAY 6TL M: Instalações isoladas ou em rede

• CONCEDIDOS a modo de RED.Autconsumo:Este modo de conexão é otimizado para minimizar a fonte de alimentação.Quando a produção de energia solar dos painéis é maior do que o consumo de habitação, armazenamos o excedente na bateria.Se preferirmos, podemos optar por injetar a rede para acomodar compensações excedentes.O novo investidor Ingeteam tem funcionalidade Buck-up para corte de casos no fornecimento elétrico, alimentando cargas críticas tanto da bateria ou do campo fotovoltaico. Instalação e configuração de um sistema de autoconsumo com Ingecon Sun Storage 1Play


• CONCEDIDOS A RED.Modo UPS: Este modo de operação foi projetado para sistemas onde as quedas de rede são frequentes e longas.O investidor manterá sempre as baterias carregadas.Quando a rede elétrica é descartada, o investidor gera uma rede AC e a energia da bateria é usada para cargas críticas.O tempo de resposta do sistema torna as gotas de rede imprecisas. Instalação e configuração de um sistema com Ingecon Sun Storage 1Play para instalações com frequentes gotas de rede


• NÃO: O novo investidor híbrido Ingecon Sun Storage 1Play TL M gera uma rede AC isolada e gerencia a rede de forma eficiente, proporcionando um equilíbrio entre a geração fotovoltaica de painéis solares, o consumo de habitação e o sistema de armazenamento de energia.Tem um relé para a conexão de terra do neutro das cargas para criar uma rede TT isolada.Permite a conexão de um gerador de emergência. Instalação e configuração de um sistema isolado com Ingecon Sun Storage 1Play

Esquemas Elétricos para Ingecon SUN Storage TL M Investor Installations Ingeteam

Projeto elétrico para instalações de autoconsumo com INGECON SUN STORAGE 1PLAY TL M

Corte elétrico para instalações isoladas com INGECON SUN STORAGE 1PLAY TL M

Especificações técnicas do INGECON SUN STORAGE 1PLAY 6TLM investidor Ingeteam

Manual de Instalação e Guia Técnico para Instalações com Armazenamento Ingecon SUN TL M

Baixar Instalação do sistema e usar ManualINGECON SUN STORAGE 1PLAY TL M

Baixar Guia técnico para instalações com INGECON SUN STORAGE 1PLAY TL M

Lista de baterias compatíveis com o Ingecon SUN Storage 6TL M investor

Lista de baterias compatíveis com inversor INGECON SUN STORAGE 1PLAY 6TL M

Este equipamento é compatível com as baterias de lítio mais completas do mercado para instalações isoladas e de auto-consumo.Entre as baterias compatíveis com o Ingecon SUN Storage TL M investor Ingeteam nós podemos encontrar as novas baterias BYD HVM ou HVS DE BYD, o baterias de alta tensão Pylontech e baterias de 48V LG Chem RESU.

Saiba mais sobre Ingecon Sun Storage 1Play TL M

O novo Ingecon Sun Storage 1Play TLM é compatível com baterias de baixa tensão LG Chem RESU e a nova geração de baterias LVS DE BYD ou bateria de alta tensão Pylontech. Entre em contato com nossa equipe se você precisar saber a compatibilidade de outras baterias ou componentes.

Para monitorar a instalação com novos investidores Ingecon Sun Storage 1Play de um Smartphone ou tablet disponível App para iOS e Android INGECON SUN Monitor:

• InformaçÃμes completas em tempo real.
• História dos dados.
• Poupança máxima.

Para mais informação sobre investidores Ingeteam bem como outros componentes da marca, entre em contato conosco.

Os medidores de potência ET112 (para o máximo 100 A monophase) e ET340 (para o máximo 65 A triphase) são normalmente utilizados em um sistema de armazenamento de energia.

Medidor para controlar dinamicamente a energia que requer nossa instalação e evitar a descarga para a rede.Ele se comunica com o ColorControl e nos permitirá observar no portal VRM Victron, bem como no aplicativo móvel nossos requisitos de energia instantânea e gráficos de consumo ao longo das 24h do dia para que tenhamos à nossa disposição todas as informações possíveis sobre o nosso consumo de energia.

NÃO

Vatômetro de Monsotrial ET112 Victron Energy

O vatímetro Carlo Gavazzi ET112 é eficaz medidor de energia que executa uma medição e monitoramento precisos de acordo com o padrão IEC 62053-21.Ele tem um design moderno e compacto que permite o seu instalação rápida e fácil.Ele oferece leitura fácil e configurável, que também é acessível por comunicação remota.Tem uma porta RS485 para comunicar com um investidor compatível ajustar a entrega de energia do mesmo que a leitura do medidor na demanda de instalação.

Características do vatímetro

• Analisador de energia monofásico.
• Precisão de +-0,5% RDG.
• Tela retroiluminada LCD com teclado tátil.
• Registo de kWh e kVARh com possibilidade de cálculo de montante graças à prestação de preços até 2 taxas.
• Variáveis de medição disponíveis: potência, tensão, corrente, fator de potência, frequência, etc.
• Sem alimentação externa, uma vez que aproveita o que passa através das medições.
• Compatível para montagem de faixa 2-DIN.
• Proteção frontal à poeira e à água IP51.
• Puerto RS485 Modbus.

O conector MC4 Macho SleepHembra é usado para conectar vários painéis solares ou painéis solares em um campo solar, e são normalmente usados em aplicações paralelas.

O pino é feito de cobre de usinagem de alta qualidade e uma ponta selada que pode garantir excelente contato elétrico.

Eles. Conectores MC4 Os painéis solares são os mais recomendados para garantir uma boa conexão entre conectores que já incluem painéis solares e nossa instalação elétrica.Um misturador de cabo é necessário para fazer uma conexão firme entre a haste de metal do conector e a fiação elétrica.A polaridade da Conectores MC4 Painéis solares, uma vez que pode não corresponder ao sinal serigrafado em cada conector com o cabo que lhe conectaremos.

Características de MC4 Macho desconhecidoConectores

Material PPO durável, leve, portátil e fácil de usar.

Com excelente resistência ao envelhecimento e resistência UV, pode ser usado em ambientes hostis.

Você não precisa de ferramentas adicionais para a remoção de plugs e remoção não causará nenhum dano a plugues.

Solididade de pontos masculinos e femininos com um sistema estável de bloqueio automático que é fácil de bloquear e abrir.

Os contatos parecem cobre de prata, o que significa que tem excelente condutividade.Os conectores juntam-se tão bem, com um mecanismo de bloqueio positivo.

Especificações:

Tensão nominal: 1000V

Corrente classificada: 30A (4.0mm2, 6mm2)

Tensão de teste: 6000 V (50 Hz)

Grau de proteção: IP67

Classificação da inflamabilidade: UL94-V0

Material do condutor do conector: cobre, estanho

Temperatura de funcionamentoGama: -40°C ~ +90°C

Nível de segurança:II

Cabo adaptador: 2.5mm2 / 4mm2 / 6mm2 (AWG 14/12/10)

Resistência de contato do conector: ≤5mΩ

Força de inserção ≤ 50 N

Força de extração ≥50 N

Este fusível de série é adequado para o sistema de geração de energia solar fotovoltaica, tensão nominal de 250 V a 1500 V, corrente nominal de 1 A a 30 A, usado em equipamentos de geração de energia fotovoltaica como uma cadeia de módulo fotovoltaico e uma matriz fotovoltaica para proteção contra sobrecorrente, e painéis fotovoltaicos e baterias conectadas em série e em paralelo, para carregar o sistema de fluxo variável.

Características do portátil

Caixa resistente à alta temperatura

Excelente caixa de resina, superfície lisa, excelente isolamento e desempenho retardador de chama, mais seguro.

6 proteções de desempenho

6 principais proteções de desempenho tornam seus produtos mais seguros, mais fáceis e mais confiáveis.

Aplicado a produtos

Quando o fusível é usado no produto, a corrente é muito alta e o fusível de curto-circuito será automaticamente desligado, tornando o produto mais confiável e seguro para usar.

Âmbito de aplicação

Operação estável, adequada para uma variedade de equipamentos e instrumentos.

Características técnicas de portafusível

Tipo: KY-LY1-D

Tamanho do fusível: 10 x 38 mm

Polos: 1P

Tensão nominal: DC 1000V

Corrente nominal: 1,2,3,4,5,6,8,10,12,15,20,25,30A

Capacidade de corte de curto circuito:33KA

Atenuação de potência máxima: 3.5 W

Grau de proteção: IP20

Conexão: 2.5-10 mm2

Temperatura do ambiente operacional: -30 ~ + 70 ° C

Calor molhado e resistência:Classe 2

Elevação: ≤ 2000

Modo de instalaçãoInstalação da pista: TH35-7.5 / DIN35

RH ( umidade relativa do ar): quando +20 ° C, não excede 95%; quando +40 ° C, não excede 50%

Classe de contaminação: 3

O ambiente de instalação: é o lugar onde não há vibrações e impactos óbvios.

Classe de instalação: 3

WxHxL: W18 x H89 x L90mm

Peso (kilograma):0,07

Industrial e terciário Alpha+ diferencial.2P, 40A, 30mA.Class AC.6kA

Modelo: EPR2C040030

O cabo solar de 4mm é feito de cobre esfaqueado flexível com um isolamento de copolímero livre de halogênio e uma caixa de copolímero resistente a UV.Estes cabos solares são aprovados pela TUV-Rheinland.

Os cabos solares são adequados para uso em todos os sistemas fotovoltaicos para fiação do módulo solar, bem como conexão com o investidor CA/CC.

Características cabo solar 4mm

Cobre esfaqueamento flexível, preto e vermelho, com isolamento de copolímero sem halogênio e uma caixa de copolímero resistente a UV.

Condutor interno: cabo de cobre colorido flexível.Gama de cabos solares 4.0 mm.

Tensão máxima: 1.2 kV CA (1,8 kV CC).

Adequado para uso em todos os sistemas fotovoltaicos para fiação do módulo solar e conexão com o investidor CA/CC.Conectores solares MC4.

A imagem do cabo e as cores são apenas ilustrativas e podem variar.

Características mecânicas:

Condutor interno: cabo de cobre colorido flexível.

Dieelectric: copolímero sem halogéneos LSZH.

lSZH copolímero livre de halogênio.

(Resistente aos raios UV).

Cor: preto.

Diâmetro de isolamento: ver abaixo.

Temperatura de funcionamento: - 40 °C a 90 °C.

Temperatura mínima de instalação: -5 °C.

Características elétricas:

Driver de resistência CC 2.50 mm2 ≤ 7.98 Ω/km.

4.00 mm2 ≤ 4.95 Ω/km.

6,00 mm2 ≤ 3.30 Ω/km.

10,00 mm2 ≤ 1.91 Ω/km.

Tensão de funcionamento: 0,6/1.0 kV CA (0.8/1.5 kV CC).

Tensão máxima: 1.2 kV CA (1,8 kV CC).

O cabo solar de 4mm é feito de cobre esfaqueado flexível com um isolamento de copolímero livre de halogênio e uma caixa de copolímero resistente a UV.Estes cabos solares são aprovados pela TUV-Rheinland.

Os cabos solares são adequados para uso em todos os sistemas fotovoltaicos para fiação do módulo solar, bem como conexão com o investidor CA/CC.

Características cabo solar 4mm

Cobre esfaqueamento flexível, preto e vermelho, com isolamento de copolímero sem halogênio e uma caixa de copolímero resistente a UV.

Condutor interno: cabo de cobre colorido flexível.Gama de cabos solares 4.0 mm.

Tensão máxima: 1.2 kV CA (1,8 kV CC).

Adequado para uso em todos os sistemas fotovoltaicos para fiação do módulo solar e conexão com o investidor CA/CC.Conectores solares MC4.

A imagem do cabo e as cores são apenas ilustrativas e podem variar.

Características mecânicas:

Condutor interno: cabo de cobre colorido flexível.

Dieelectric: copolímero sem halogéneos LSZH.

lSZH copolímero livre de halogênio.

(Resistente aos raios UV).

Cor: preto.

Diâmetro de isolamento: ver abaixo.

Temperatura de funcionamento: - 40 °C a 90 °C.

Temperatura mínima de instalação: -5 °C.

Características elétricas:

Driver de resistência CC 2.50 mm2 ≤ 7.98 Ω/km.

4.00 mm2 ≤ 4.95 Ω/km.

6,00 mm2 ≤ 3.30 Ω/km.

10,00 mm2 ≤ 1.91 Ω/km.

Tensão de funcionamento: 0,6/1.0 kV CA (0.8/1.5 kV CC).

Tensão máxima: 1.2 kV CA (1,8 kV CC).

Quadro interior de superfície 8 elementos Legrand

Cabo de comunicação de 2M para conectar inversores com baterias de lítio da marca WeCo.

Por favor, consulte-nos se tiver alguma dúvida sobre a compatibilidade do seu equipamento com este cabo. Não é vendido em separado.

O kit de cabo de alimentação WeCo é necessário para a conexão da bateria ao nosso investidor fotovoltaico.Este kit de cabo é compatível com modelos de bateria WeCo

Cada unidade de bateria inclui os cabos de interconexão entre baterias (conexão paralela a outra bateria), enquanto este kit de cabo é para se conectar ao investidor.

2 x 2m cabos de alimentação longa (positivo e negativo)

Importante: O cabo de comunicação da bateria-inverter é comprado separadamente.Você pode comprá-lo aqui para investidoresVoltronic Axpert VMIII 5,000-48, Voltronic Axpert King 5,000-48, Voltronic Axpert MAX 7.200-48, Voltronic Axpert VM IV 3.600-24, Voltronic Axpert VM IV 5.600-48, Voltronic Axpert MAX II 8.200-48, bem como para investidores Ingecon SUN Storage 6 Ingeteam.
