Investidor Axpert MKS 5K 5000W MPPT 48V 80A

Investidor tudo em um multifuncional 5000W e 48V que combina funções do investidor, regulador solar de 80A MPPT e carregador de bateria 80A para oferecer contribuição fonte de alimentação ininterrupta em tamanho portátil.Possibilidade de conectar 9 equipes em paralelo. Carga em 4 estágios com equalização e fator de potência 1 (FP1) para obter Real 5000W.

Investor todos em um Axpert MKS 5K 5000W MPPT 48V 80A

48V e 5000W investidor-carregador potência nominal, com carregador de bateria 80A, 60A MPPTRegulador de carga para módulos solares.Modelo Axpert MKS5000-48 que permite a equalização das baterias.

Equipe 3 em 1 que combina 230V investidor, carregador de bateria ao conectar uma entrada auxiliar de corrente alternada (vermelho, gerador de energia ou similar) e um controlador de carga solar de maximização painéis solares.

Carregador Axpert com máximo desempenho, projetado para pequenas instalações solares autônomas.

Incorpora regulador de carga MPPT maximizador para módulos MPPT e carregador de bateria com alta corrente de carga.

Tensão de trabalho 48Vdc.

 Dados técnicos do investidor Axpert MKS 5000-48

Qualidades do investidor tudo em um Axpert multifuncional MKS 5000W MPPT 80A 48V

Projeto renovado com conectores para bateria e painéis solares mais fácil de conectar são as principais mudanças externas contra modelos anteriores.Internamente vem com funções adicionais que melhoram a carga da bateria contra os primeiros investidores todos em um multifuncional.

Até 9 unidades paralelas

O all-in-one multifuncional axpert MKS 5000W 48V pode ser conectado em paralelo com até 9 unidades, alcançando o 45KW de potência monofásica ou triphase.

Carga de equalização

Possibilidade de executar equações em intervalos de programação manual e automática de 1 a 90 dias a partir do menu.Permite uma tensão de equalização de 64V, essencial em baterias de chumbo ácido.

Tempo de igualdade

No menu podemos selecionar o tempo de equalização de 30 a 900 min.

Tensão de proteção

O tempo de disparo da equipe aumentou para 66 volts, sendo assim usado com mais tipos de baterias e novas tecnologias aparecendo.

FP1 (fator de potência 1)

O novo investidor tudo em um axpert 5000W PF1 aumenta a potência em 25% em comparação com o modelo anterior, proporcionando assim uma saída real 5000w.

Investor tudo em um axpert de onda senoidal puro

O novo tudo em um 48V 5000W MPPT 80A é um poderoso inversor de onda senoidal puro adequado para conectar qualquer aparelho, motor,... até 5000W.Ele permite trabalhar em 110% vários minutos e dobrar seu poder por 5 segundos para cargas indutivas e inicialização do motor graças à sua alta potência de sobrecarga.

Regulador de MPPT 80A

80A MPPT Regulador e até 145V em circuito aberto.A tensão de carga do regulador MPPT permite que você alcance 64 volts para usar baterias de chumbo ácido, gel ou agm.

O investidor tudo em um vem com um carregador 60A AC para carregar em caso de necessidade

Carregador de bateria de 60 amper que permite usar a rede de energia ou um carregador bateria em caso de necessidade.Capacidade para carregar 140 amps com rede e painéis solares entregar energia simultaneamente às baterias.

Inverte tudo em um com LCD onde você vê todos os dados da instalação solar.

Nesta tela você irá monitorar todo o sistema facilmente e intuitivamente, tensão e poder do painéis solares, energia consumida, frequência e tensão de saída, bem como ser capaz de agendar uma infinidade de opções e prioridades operacionais.Muito intuitivo de usar.

Inclui software para janelas e linux onde você pode monitorar o sistema de um PC para modificar valores, baixar histórico, alarmes de programa,...

Tudo-em-um multifuncionalGarantia de Axpert

Todos os investidores em um eixo vêm com garantia de 2 anos (reparação sem custos do investidor desde que não seja por mau uso)

Principais características

• Investidor solar de onda senoidal puro
• Fator de potência de saída 1 (0,8 em 3kp e 5kp)
• Alta gama de tensão de entrada PV
• Investor correndo sem bateria
• 80A MPPT carregador solar integrado
• Função de equalização da bateria para otimizar o desempenho da bateria e estender o ciclo de vida
• Função de inicialização fria

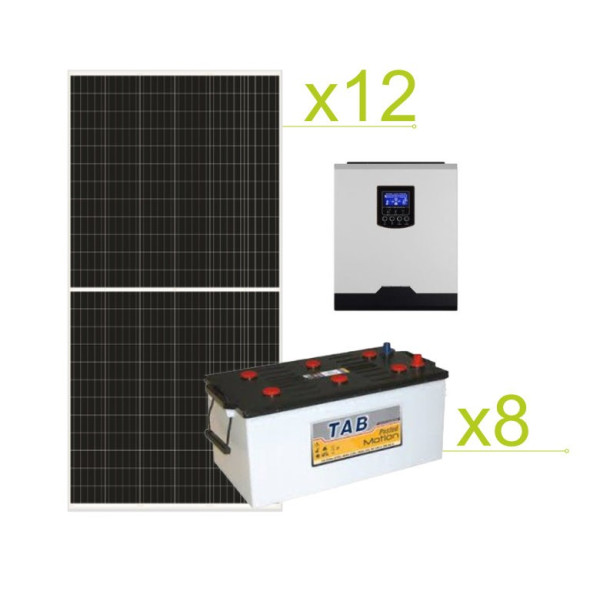

Bateria SOLAR TAB de 250Ah em C100 e 230Ah em C20.

Oferece excelente desempenho para equipamentos solares como graças às suas placas reforçadas permite maior duração e melhor operação.Você só precisa de uma manutenção sazonal muito esporádica para manter a vida útil da bateria.Oferece excelente valor para o dinheiro.

Bateria solar do ciclo profundo TAB Monoblock 250Ah (C100)

Características:

12V.
- Marca: TAB.
- Medidas: 518 x 274 x 242 mm.
62 Kg.
- Tipo de bateria: Monobloco solar.
- Pouca manutenção.
- 300 ciclos de carga (de acordo com IEC / EN 60254-1 / 25 °C)
- Capacidade em C100: 250Ah e C20: 230Ah.
- Placa de separação entre células reforçadas.
- Placas e golpes à prova de vibrações.
- Desça de autocarregamento.
- Baixa corrente flutuante.
- Terminais de bateria em chumbo.
- Liga especial que garante resistência contra a corrosão das grades e a condutividade do material ativo.
- Fabricado de acordo com a certificação ISO 9002 e em conformidade com as normas CE e UL.
-Recipiente do material ABS resistente ao fogo.
- garantia de 1 ano.

As baterias podem ser conectadas entre elas formando três tipos diferentes de conexão:

Conexão serial:

A conexão serial é feita quando você quer aumentar a tensão enquanto a capacidade da bateria é mantida.O pólo positivo de uma das baterias, com o pólo negativo do outro, deve ser unido para fazer esta conexão.

Conexão paralela:

A conexão paralela serve para multiplicar a capacidade da bateria enquanto a tensão permanece constante.Para fazer isso, todos os positivos estão conectados por um lado e do outro lado, todos os pólos negativos.

Conexão mista serial e paralela:

Este tipo de conexão é feita em instalações 24V onde você deseja conectar mais de 2 baterias de cada vez.Neste caso, as baterias devem sempre ser colocadas em dois, ou seja, em números de pares.Não é recomendável conectar mais de 8 baterias 12V uns com os outros, pois pode prejudicar a instalação por causa de perdas de desempenho.

Atenção: Nunca se conectar uns aos outros os pólos positivos e negativos da mesma bateria.Este fato produzirá um curto circuito e danos irreparáveis à bateria.Nem você conecta várias baterias em círculo, pela mesma razão.

Os cabos mais importantes de uma instalação solar são aqueles que são usados para conectar as baterias uns aos outros e aquele que se conecta da bateria ao investidor.Estes cabos devem ser seccionais o suficiente.

Este fusível de série é adequado para o sistema de geração de energia solar fotovoltaica, tensão nominal de 250 V a 1500 V, corrente nominal de 1 A a 30 A, usado em equipamentos de geração de energia fotovoltaica como uma cadeia de módulo fotovoltaico e uma matriz fotovoltaica para proteção contra sobrecorrente, e painéis fotovoltaicos e baterias conectadas em série e em paralelo, para carregar o sistema de fluxo variável.

Características do portátil

Caixa resistente à alta temperatura

Excelente caixa de resina, superfície lisa, excelente isolamento e desempenho retardador de chama, mais seguro.

6 proteções de desempenho

6 principais proteções de desempenho tornam seus produtos mais seguros, mais fáceis e mais confiáveis.

Aplicado a produtos

Quando o fusível é usado no produto, a corrente é muito alta e o fusível de curto-circuito será automaticamente desligado, tornando o produto mais confiável e seguro para usar.

Âmbito de aplicação

Operação estável, adequada para uma variedade de equipamentos e instrumentos.

Características técnicas de portafusível

Tipo: KY-LY1-D

Tamanho do fusível: 10 x 38 mm

Polos: 1P

Tensão nominal: DC 1000V

Corrente nominal: 1,2,3,4,5,6,8,10,12,15,20,25,30A

Capacidade de corte de curto circuito:33KA

Atenuação de potência máxima: 3.5 W

Grau de proteção: IP20

Conexão: 2.5-10 mm2

Temperatura do ambiente operacional: -30 ~ + 70 ° C

Calor molhado e resistência:Classe 2

Elevação: ≤ 2000

Modo de instalaçãoInstalação da pista: TH35-7.5 / DIN35

RH ( umidade relativa do ar): quando +20 ° C, não excede 95%; quando +40 ° C, não excede 50%

Classe de contaminação: 3

O ambiente de instalação: é o lugar onde não há vibrações e impactos óbvios.

Classe de instalação: 3

WxHxL: W18 x H89 x L90mm

Peso (kilograma):0,07

Combi de proteção Alpha+ sobretensão P+T 2P, 40A 15kA

Modelo: EPBOV2SC40

Industrial e terciário Alpha+ diferencial.2P, 40A, 30mA.Class AC.6kA

Modelo: EPR2C040030

Quadro interior de superfície 8 elementos Legrand

O conector MC4 Macho SleepHembra é usado para conectar vários painéis solares ou painéis solares em um campo solar, e são normalmente usados em aplicações paralelas.

O pino é feito de cobre de usinagem de alta qualidade e uma ponta selada que pode garantir excelente contato elétrico.

Eles. Conectores MC4 Os painéis solares são os mais recomendados para garantir uma boa conexão entre conectores que já incluem painéis solares e nossa instalação elétrica.Um misturador de cabo é necessário para fazer uma conexão firme entre a haste de metal do conector e a fiação elétrica.A polaridade da Conectores MC4 Painéis solares, uma vez que pode não corresponder ao sinal serigrafado em cada conector com o cabo que lhe conectaremos.

Características de MC4 Macho desconhecidoConectores

Material PPO durável, leve, portátil e fácil de usar.

Com excelente resistência ao envelhecimento e resistência UV, pode ser usado em ambientes hostis.

Você não precisa de ferramentas adicionais para a remoção de plugs e remoção não causará nenhum dano a plugues.

Solididade de pontos masculinos e femininos com um sistema estável de bloqueio automático que é fácil de bloquear e abrir.

Os contatos parecem cobre de prata, o que significa que tem excelente condutividade.Os conectores juntam-se tão bem, com um mecanismo de bloqueio positivo.

Especificações:

Tensão nominal: 1000V

Corrente classificada: 30A (4.0mm2, 6mm2)

Tensão de teste: 6000 V (50 Hz)

Grau de proteção: IP67

Classificação da inflamabilidade: UL94-V0

Material do condutor do conector: cobre, estanho

Temperatura de funcionamentoGama: -40°C ~ +90°C

Nível de segurança:II

Cabo adaptador: 2.5mm2 / 4mm2 / 6mm2 (AWG 14/12/10)

Resistência de contato do conector: ≤5mΩ

Força de inserção ≤ 50 N

Força de extração ≥50 N

O cabo solar de 4mm é feito de cobre esfaqueado flexível com um isolamento de copolímero livre de halogênio e uma caixa de copolímero resistente a UV.Estes cabos solares são aprovados pela TUV-Rheinland.

Os cabos solares são adequados para uso em todos os sistemas fotovoltaicos para fiação do módulo solar, bem como conexão com o investidor CA/CC.

Características cabo solar 4mm

Cobre esfaqueamento flexível, preto e vermelho, com isolamento de copolímero sem halogênio e uma caixa de copolímero resistente a UV.

Condutor interno: cabo de cobre colorido flexível.Gama de cabos solares 4.0 mm.

Tensão máxima: 1.2 kV CA (1,8 kV CC).

Adequado para uso em todos os sistemas fotovoltaicos para fiação do módulo solar e conexão com o investidor CA/CC.Conectores solares MC4.

A imagem do cabo e as cores são apenas ilustrativas e podem variar.

Características mecânicas:

Condutor interno: cabo de cobre colorido flexível.

Dieelectric: copolímero sem halogéneos LSZH.

lSZH copolímero livre de halogênio.

(Resistente aos raios UV).

Cor: preto.

Diâmetro de isolamento: ver abaixo.

Temperatura de funcionamento: - 40 °C a 90 °C.

Temperatura mínima de instalação: -5 °C.

Características elétricas:

Driver de resistência CC 2.50 mm2 ≤ 7.98 Ω/km.

4.00 mm2 ≤ 4.95 Ω/km.

6,00 mm2 ≤ 3.30 Ω/km.

10,00 mm2 ≤ 1.91 Ω/km.

Tensão de funcionamento: 0,6/1.0 kV CA (0.8/1.5 kV CC).

Tensão máxima: 1.2 kV CA (1,8 kV CC).

O cabo solar de 4mm é feito de cobre esfaqueado flexível com um isolamento de copolímero livre de halogênio e uma caixa de copolímero resistente a UV.Estes cabos solares são aprovados pela TUV-Rheinland.

Os cabos solares são adequados para uso em todos os sistemas fotovoltaicos para fiação do módulo solar, bem como conexão com o investidor CA/CC.

Características cabo solar 4mm

Cobre esfaqueamento flexível, preto e vermelho, com isolamento de copolímero sem halogênio e uma caixa de copolímero resistente a UV.

Condutor interno: cabo de cobre colorido flexível.Gama de cabos solares 4.0 mm.

Tensão máxima: 1.2 kV CA (1,8 kV CC).

Adequado para uso em todos os sistemas fotovoltaicos para fiação do módulo solar e conexão com o investidor CA/CC.Conectores solares MC4.

A imagem do cabo e as cores são apenas ilustrativas e podem variar.

Características mecânicas:

Condutor interno: cabo de cobre colorido flexível.

Dieelectric: copolímero sem halogéneos LSZH.

lSZH copolímero livre de halogênio.

(Resistente aos raios UV).

Cor: preto.

Diâmetro de isolamento: ver abaixo.

Temperatura de funcionamento: - 40 °C a 90 °C.

Temperatura mínima de instalação: -5 °C.

Características elétricas:

Driver de resistência CC 2.50 mm2 ≤ 7.98 Ω/km.

4.00 mm2 ≤ 4.95 Ω/km.

6,00 mm2 ≤ 3.30 Ω/km.

10,00 mm2 ≤ 1.91 Ω/km.

Tensão de funcionamento: 0,6/1.0 kV CA (0.8/1.5 kV CC).

Tensão máxima: 1.2 kV CA (1,8 kV CC).
