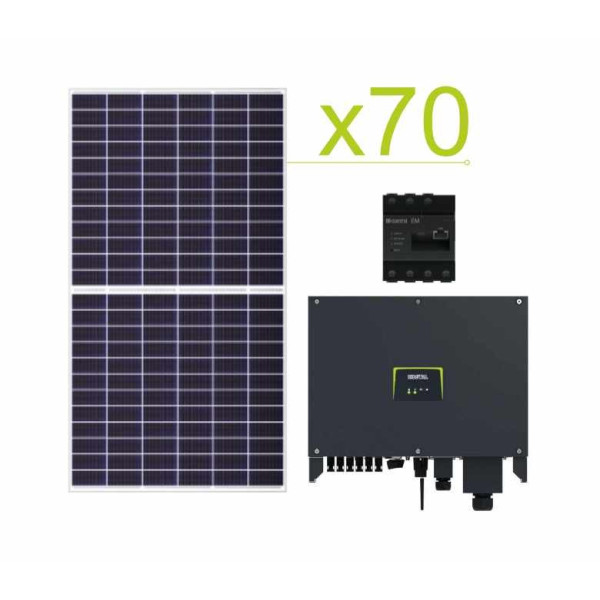

Kit Solar Autoconsumo Trifásico Kostal PIKO CI 201.600Wh/día

Inversor Trifásico Kostal PIKO CI 30, optimizados para los requisitos de las instalaciones fotovoltaicas más grandes, los nuevos inversores PIKO CI (Commercial Inverter) en las clases de potencia de 30, 50 y 60 kW ofrecen numerosas opciones para la construcción de plantas dentro de proyectos.

El Smart AC Switch integrado de KOSTAL hace que los interruptores de acoplamiento externos ya no sean necesarios y, por tanto, permite el ahorro de costes adicionales. Al mismo tiempo, los nuevos inversores para proyectos han aumentado la seguridad y la eficiencia.

* Soporte técnico no incluido. Elegible aparte aquí.

Inversor de red Trifásico Kostal PIKO CI 30

Inversor Trifásico Kostal PIKO CI 30, optimizados para los requisitos de las instalaciones fotovoltaicas más grandes, los nuevos inversores PIKO CI (Commercial Inverter) en las clases de potencia de 30, 50 y 60 kW ofrecen numerosas opciones para la construcción de plantas dentro de proyectos.

El Smart AC Switch integrado de KOSTAL hace que los interruptores de acoplamiento externos ya no sean necesarios y, por tanto, permite el ahorro de costes adicionales. Al mismo tiempo, los nuevos inversores para proyectos han aumentado la seguridad y la eficiencia.

Descargar Ficha Técnica Inversor Kostal PIKO CI

Smart Project Design

Diseño optimizado del generador mediante una tensión del sistema de hasta 1100 V

Instalación CC sencilla y económica sin cajas de concentración de strings

Desconexión del generador in situ mediante punto de seccionamiento CC integrado

Diseño del generador flexible mediante sobredimensionado de hasta el 50 % (CC a CA)

KOSTAL Smart AC Switch integrado, sustituye al interruptor de acoplamiento externo

Smart Performance

Máxima producción energética gracias al elevado coeficiente de rendimiento certificado

Monitorización y asistencia óptimas gracias a la supervisión de los strings fotovoltaicos conectados

Uso fiable mediante funciones de servicios de red integradas y certificadas

Smart Connected

Fácil comunicación (Daisy Chain) mediante interfaz LAN doble (RJ 45) con switch integrado

Comunicación probada a través de un bus RS485 integrado de serie

Libre elección de la supervisión mediante la compatibilidad con muchos reguladores de aparcamiento y registros de datos

Fácil uso en marketing directo gracias a la gestión de energía integrada

Registro seguro de datos de la instalación en todo momento gracias al registro de datos integrado

Smart Installation

Protección óptima contra el polvo y el agua para el uso en condiciones extremas en exteriores (tipo de protección IP 65)

Protección contra sobretensión en el lado CA y CC tipo 2

Conexión CA de 4 conductores con optimización de costes, el conductor neutro no es necesario

Energy Meter EM300 Inyección Cero

Pinza antivertido Energy Meter EM300 LR válida para inversores Kostal PIKO MP Plus e inversores Kostal PIKO Plenticore, ideal para optimizar el sistema. Comunicación por red wifi válido para inversores trifásicos y monofásicos. Recogida de datos en tiempo real e históricos de datos.

* Soporte técnico no incluido.

Acerca del Energy Manager EM300 LR

El Energy Manager EM300 se utiliza para registrar el autoconsumo del hogar o la potencia que se inyecta en la red, y representar los valores correspondientes en el portal solar.

El sensor puede realizar en este caso, en combinación con el inversor, una regulación dinámica del autoconsumo y distribuir así de manera óptima la energía generada.

Descargar Ficha Técnica Energy Meter EM300LR

Características del Energy Meter EM300

• Solución moderna 100% coordinada.
• Medición de datos en tiempo real
• Herramienta eficiente.

El equipo solo debe emplearse en instalaciones fotovoltaicas conectadas a la red dentro del rango de potencia previsto. El equipo no es adecuado para un uso portátil.

Para más información acerca de la Pinza anti vertido Energy Meter EM300 consulte con nosotros le ayudaremos sin compromiso.

Un uso incorrecto puede provocar daños al equipo u otros objetos. El sensor de corriente debe utilizarse exclusivamente para el uso previsto.

El cable solar 4mm está hecho de cobre estañado flexible con un aislamiento de copolímero sin halógenos y una funda de copolímero sin halógenos resistente a los rayos UV. Estos cables solares están aprobados por TUV-Rheinland.

Los cables solares son adecuados para usarlos en todos los sistemas fotovoltaicos para el cableado de módulos solares, así como la conexión al inversor de CA/CC.

Características del Cable Solar 4mm

Cobre estañado flexible, negro y rojo, con aislamiento de copolímero sin halógenos y una funda de copolímero sin halógenos resistente a los rayos UV.

Conductor interno: cable de cobre estañado flexible. Gama de cable solar 4,0 mm.

Voltaje máximo: 1,2 kV CA (1,8 kV CC).

Adecuado para su uso en todos los sistemas fotovoltaicos para el cableado de módulos solares y conexión al inversor CA/CC. Conectores solares MC4.

La imagen del cable y los colores son solo ilustrativos y pueden variar.

Características mecánicas:

Conductor interno: cable de cobre estañado flexible.

Dieléctrico: copolímero sin halógenos LSZH.

copolímero sin halógenos LSZH.

(Resistente a los rayos UV).

Color: negro.

Diámetro de aislamiento: ver más adelante.

Temperatura de funcionamiento: - 40 °C a 90 °C.

Temperatura mínima de instalación: -5 °C.

Características eléctricas:

Conductor de resistencia CC 2,50 mm2 ≤ 7,98 Ω/km.

4,00 mm2 ≤ 4,95 Ω/km.

6,00 mm2 ≤ 3,30 Ω/km.

10,00 mm2 ≤ 1,91 Ω/km.

Voltaje de funcionamiento: 0,6/1,0 kV CA (0,8/1,5 kV CC).

Voltaje máximo: 1,2 kV CA (1,8 kV CC).

Diferencial Alpha+ industrial y terciario. 4P, 25A, 30mA. Clase AC. 6kA

Modelo: EPR4C025030

El cable solar 4mm está hecho de cobre estañado flexible con un aislamiento de copolímero sin halógenos y una funda de copolímero sin halógenos resistente a los rayos UV. Estos cables solares están aprobados por TUV-Rheinland.

Los cables solares son adecuados para usarlos en todos los sistemas fotovoltaicos para el cableado de módulos solares, así como la conexión al inversor de CA/CC.

Características del Cable Solar 4mm

Cobre estañado flexible, negro y rojo, con aislamiento de copolímero sin halógenos y una funda de copolímero sin halógenos resistente a los rayos UV.

Conductor interno: cable de cobre estañado flexible. Gama de cable solar 4,0 mm.

Voltaje máximo: 1,2 kV CA (1,8 kV CC).

Adecuado para su uso en todos los sistemas fotovoltaicos para el cableado de módulos solares y conexión al inversor CA/CC. Conectores solares MC4.

La imagen del cable y los colores son solo ilustrativos y pueden variar.

Características mecánicas:

Conductor interno: cable de cobre estañado flexible.

Dieléctrico: copolímero sin halógenos LSZH.

copolímero sin halógenos LSZH.

(Resistente a los rayos UV).

Color: negro.

Diámetro de aislamiento: ver más adelante.

Temperatura de funcionamiento: - 40 °C a 90 °C.

Temperatura mínima de instalación: -5 °C.

Características eléctricas:

Conductor de resistencia CC 2,50 mm2 ≤ 7,98 Ω/km.

4,00 mm2 ≤ 4,95 Ω/km.

6,00 mm2 ≤ 3,30 Ω/km.

10,00 mm2 ≤ 1,91 Ω/km.

Voltaje de funcionamiento: 0,6/1,0 kV CA (0,8/1,5 kV CC).

Voltaje máximo: 1,2 kV CA (1,8 kV CC).

Este fusible de serie es adecuado para el sistema de generación de energía solar fotovoltaica, voltaje nominal de 250 V a 1500 V, corriente nominal de 1 A a 30 A, utilizado en equipos de generación de energía fotovoltaica como una cadena de módulo fotovoltaico y una matriz fotovoltaica para protección contra sobrecorriente, y paneles fotovoltaicos y baterías conectadas en en serie y en paralelo, para cargar el sistema de flujo variable para protección contra cortocircuitos, en la estación fotovoltaica y el sistema rectificador inversor para protección contra cortocircuitos, así como para el sistema de energía fotovoltaica, voltaje de falla de entrada y cortocircuito para protección contra ruptura rápida, ruptura nominal capacidad a 10-50KA, productos confirma a IEC60629.1 y 60629.6.

Características del portafusible

Carcasa resistente a altas temperaturas

Excelente carcasa de resina, superficie lisa, aislamiento más excelente y rendimiento retardante de llama, más seguro.

6 protecciones de rendimiento

6 protecciones de rendimiento principales hacen que sus productos sean más seguros, fáciles y confiables.

Aplicado a productos

Cuando se usa el fusible en el producto, la corriente es demasiado alta y el fusible de cortocircuito se desconectará automáticamente, lo que hace que el producto sea más confiable y seguro de usar.

Ámbito de aplicación

Operación estable, adecuada para una variedad de equipos e instrumentos.

Características técnicas del portafusible

Tipo: KY-LY1-D

Tamaño del fusible: 10 x 38 mm

Polos: 1P

Voltaje nominal: DC 1000V

Corriente nominal: 1,2,3,4,5,6,8,10,12,15,20,25,30A

Capacidad de corte de cortocircuito: 33KA

Atenuación de potencia máxima: 3,5 W

Grado de protección: IP20

Conexión: 2,5-10 mm2

Temperatura ambiente de funcionamiento: -30 ~ + 70 ° C

Resistencia y calor húmedo: Clase 2

Elevación: ≤ 2000

Modo de instalación Instalación en carril: TH35-7.5 / DIN35

RH (humedad relativa del aire): cuando +20 ° C, no exceda el 95%; cuando +40 ° C, no exceda el 50%

Clase de contaminación: 3

El entorno de instalación: es el lugar donde no hay vibraciones e impactos obvios.

Clase de instalación: 3

WxHxL: W18 x H89 x L90mm

Peso (kilogramo): 0.07

El conector MC4 Macho&Hembra se utilizan para conectar varios paneles solares o grupos de paneles solares en un campo solar, y normalmente se utilizan en aplicaciones paralelas.

El pasador está hecho de cobre mecanizado de alta calidad y una punta sellada que puede garantizar un excelente contacto eléctrico.

Los Conectores MC4 Paneles solares, son los más recomendados para asegurar una buena conexión entre los conectores que ya incluyen los paneles solares y nuestra instalación eléctrica. Se precisa de una crimpadora de cable para hacer una conexión firme entre el vástago metálico del conector y el cableado eléctrico. Hay que tener en cuenta la polaridad de los Conectores MC4 Paneles solares ya que puede no coincidir el signo serigrafiado sobre cada conector con el cable que le vamos a conectar.

Características de Conectores MC4 Macho&Hembra

Material durable de PPO, ligero, portátil y fácil de usar.

Con excelente resistencia al envejecimiento y resistencia a los rayos UV, se puede usar en entornos hostiles.

No necesita instrumentos adicionales para la eliminación de los enchufes y la eliminación no causará ningún daño a los enchufes.

Solidez de los puntos masculinos y femeninos con un sistema de auto bloqueo estable que es fácil de bloquear y abrir.

Los contactos se ven como cobre plateado, lo que significa que tiene una excelente conductividad. Los conectores se unen tan bien, con un mecanismo de bloqueo positivo.

Especificaciones:

Tensión Nominal: 1000V

Corriente Clasificada: 30A (4.0mm2, 6mm2)

Tensión de Prueba: 6000 V (50 Hz)

Grado de Protección: IP67

Clasificación de Inflamabilidad: UL94-V0

Material Conductor del Conector: cobre, estaño

Rango de Temperatura de Funcionamiento: -40℃ ~ +90℃

Nivel de Seguridad: Ⅱ

Cable del Adaptador: 2.5mm2 / 4mm2 / 6mm2 (AWG 14/12/10)

Resistencia de Contacto del Conector: ≤5mΩ

Fuerza de Inserción ≤ 50 N

Fuerza de Extracción ≥50 N

Interruptor magnetotérmico Alpha+ industrial. 4P, 25A, Curva C. 6kA

Modelo: EPB63M4C25

Protector combi Alpha + sobretensiones P+T 2P, 40A 15kA

Modelo: EPBOV2SC40

Cuadro interior de superficie 24 elementos Legrand

*Technical support not included. Eligible separately here.
