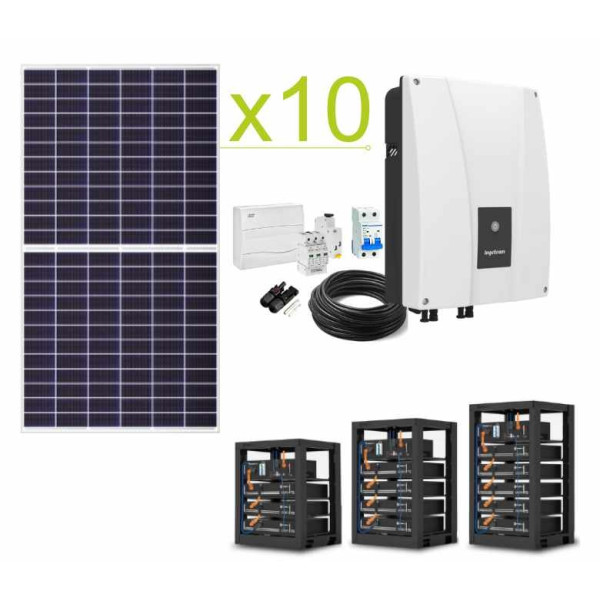

Kit solar Aislada Ingeteam 28.800Wh/día y batería de litio Pylontech 7,2kWh

El inversor de baterías monofásico de Ingeteam, sin transformador, con doble sistema MPPT y con EMS integrado.

El inversor INGECON SUN STORAGE 1PLAY 6TL M de 6.000W de Ingeteam, diseñado para instalaciones monofásicas, permite combinar energía solar fotovoltaica y almacenamiento energético sin necesidad de un inversor solar adicional. Este inversor híbrido de Ingeteam es uno de los más versátiles del mercado. Funciona en instalaciones aisladas o conectadas a red eléctrica, lo que lo hace ideal para aquellos usuarios que estén buscando una solución que les permita desconectarse de la red de suministro en un futuro.

Dimensiones: 360x470x180mm Peso: 26kg.

El inversor de baterías INGECON SUN STORAGE 1PLAY 6TL M de 6.000W cuenta con doble MPPT que permite obtener la máxima potencia de los paneles solares instalados incluso en tejados con sombras u orientaciones diferentes.

La nueva serie de Ingeteam cuenta con EMS integrado, lo que le aporta nuevas funcionalidades, como la posibilidad de monitorizar en todo momento a través del PC o el smartphone mediante la APP INGECON SUN Monitor, disponible para Android o Iphone. Función Back-Up para instalaciones de autoconsumo.

Puesta en marcha fácil y rápida. Garantía de 5 años ampliable.

Descargar Ficha Técnica Inversor Ingecon Sun Storage 1Play 6TL M

Más información sobre el inversor de baterías INGECON SUN STORAGE 1PLAY 6TL M:

Seguridad

- Sistema de sobretensiones AC

- Sistema contra fallos de aislamiento

- Protecciones cortocircuitos y sobrecarga

- Sistema Anti-isla con desconexión automática

Prestaciones

- Doble MPPT

- Comunicación RS-485

- Comunicación WiFi y Ethernet

- Comunicación CAN Bus 2.0 para BMS

- 2 entradas digitales configurables

- 2 salidas de potencial configurables

- Sistema de precarga en entrada de baterías

- Relé de conexión a tierra del neutro en cargas críticas de instalaciones TT

- Fácil de instalar y configurar a través de INGECON SUN monitor.

- Puede funcionar sólo con energía del campo solar sin necesidad de batería.

- Instalaciones en interior o exterior IP65

- Función Back-up para instalaciones de autoconsumo

Nuevo Inversor híbrido INGECON SUN STORAGE 1PLAY 6TL M de Ingeteam: Instalaciones aisladas o conectadas a red

• CONECTADO A RED. Modo Autconsumo: Este modo de conexión está optimizado para minimizar el consumo de la red eléctrica. Cuando la producción de energía solar proveniente de los paneles es mayor que el consumo de la vivienda, almacenamos el excedente en la batería. Si lo preferimos podemos elegir inyectar a la red para acogernos a la compensación de excedentes. El nuevo inversor de Ingeteam cuenta con funcionalidad Buck-up para los casos de cortes en el suministro eléctrico, alimentando las cargas críticas bien desde la batería o desde el campo fotovoltaico. Instalación y configuración de un sistema de autoconsumo con Ingecon Sun Storage 1Play


• CONECTADO A RED. Modo UPS: Este modo de funcionamiento ha sido diseñado para sistemas donde las caídas de red son frecuentes y largas. El inversor mantendrá siempre las baterías cargadas. Cuando se cae la red eléctrica, el inversor genera una red AC y la energía de las baterías se usa para las cargas críticas. El tiempo de respuesta del sistema, hace inapreciable las caídas de red. Instalación y configuración de un sistema con Ingecon Sun Storage 1Play para instalaciones con caídas de red frecuentes


• MODO AISLADO: El nuevo inversor híbrido Ingecon Sun Storage 1Play TL M genera una red AC aislada y gestiona la red de manera eficiente, aportando equilibrio entre la generación fotovoltaica de los paneles solares, el consumo de la vivienda y el sistema de almacenamiento energético. Dispone de un relé para la conexión a tierra del neutro de las cargas para crear una red aislada TT. Permite la conexión de un sistema electrógeno generador de emergencia. Instalación y configuración de un sistema aislado con Ingecon Sun Storage 1Play

Esquemas eléctricos para instalaciones con inversor Ingecon SUN Storage TL M de Ingeteam

Esquema eléctrico para instalaciones de autoconsumo con inversor INGECON SUN STORAGE 1PLAY TL M

Esquema eléctrico para instalaciones aisladas con INGECON SUN STORAGE 1PLAY TL M

Especificaciones técnicas del inversor INGECON SUN STORAGE 1PLAY 6TL M de Ingeteam

Descargar Ficha Técnica Inversor Ingecon Sun Storage 1Play 6TL M

Manual de Instalación y Guía técnica para instalaciones con Ingecon SUN Storage TL M

 Descargar Manual de instalación y uso de sistemas INGECON SUN STORAGE 1PLAY TL M

Descargar Guía técnica para instalaciones con INGECON SUN STORAGE 1PLAY TL M

Lista de baterías compatibles con el inversor Ingecon SUN Storage 6TL M

 Lista de baterías compatibles con inversor INGECON SUN STORAGE 1PLAY 6TL M

Este equipo es compatible con las baterías de litio más completas del mercado tanto para instalaciones aisladas como para instalaciones de autoconsumo. Entre las baterías compatibles con el inversor Ingecon SUN Storage TL M de Ingeteam podemos encontrar las nuevas baterías de BYD HVM o BYD HVS, las baterías de alto voltaje de Pylontech y las baterías de 48V LG Chem RESU.

Más información acerca de Ingecon Sun Storage 1Play TL M

El nuevo inversor Ingecon Sun Storage 1Play TL M es compatible con baterías de bajo voltaje LG Chem RESU y la nueva generación de baterías BYD LVS o la batería de alto voltaje de Pylontech. Por favor contacte con nuestro equipo si necesita conocer la compatibilidad de otras baterías o componentes.

Para monitorizar la instalación con los nuevos inversores Ingecon Sun Storage 1Play desde un Smartphone o tablet está disponible la App para iOS y Android INGECON SUN Monitor:

• Información completa en tiempo real.
• Histórico de datos.
• Máximo ahorro.

Para más información acerca de los inversores Ingeteam así como otros componentes de la marca, contacte con nosotros.

La nueva batería de alto voltaje Pylontech H48050 PowerCube X1 forma un sistema de almacenamiento de alta tensión basado en módulos de batería de fosfato de litio y hierro. Esta batería es ideal para instalaciones fotovoltaicas ya que ofrece alta potencia pese a tu tamaño compacto.

PowerCube tiene un formato modular por lo que podemos ampliar la capacidad de nuestra instalación desde los 7,2kWh a los 16,8kWh. Esta batería esta formada por módulos de Pylontech H48050 y un sistema inteligente BMS que gestiona los ciclos de carga y descarga aumentando la vida útil.

*Incluye kit de cables de conexión batería-inversor y cable de comunicaciones.

Características de Batería HV Pylontech PowerCube X1 Serie

- Los módulos pylonteche incluidos son totalmente responsables con el medio ambiente.

- La tecnología LiFePO4 ofrece rendimiento, seguridad y una larga vida útil para la batería.

- El sistema de gestión de baterías (BMS) ofrece funciones de protección, incluyendo la sobredescarga,

sobrecarga, sobrecorriente y temperatura alta/baja.

- El sistema puede gestionar automáticamente el estado de carga y descarga y equilibrar la corriente y la tensión de cada celda.

- Configuración flexible para expandir la capacidad y el voltaje.

- El modo de auto-enfriamiento adoptado reduce al máximo el ruido total del sistema.

- El rango de temperatura de trabajo es de 0°C a 50°C, con un excelente rendimiento de descarga y vida útil.

- Tamaño pequeño y peso ligero de cada módulo que permite una rápida configuración y montaje.

La nueva batería PowerCube de Pylontech es ideal para su aplicación es instalaciones de autoconsumo fotovoltaico en viviendas, pero también para casas aisladas de la red eléctrica. Su diseño modular permite ampliar el sistema desde los 7,2kWh (3 módulos Pylontech H48050) a los 16,8kWh (7 módulos Pylontech H48050).

 Ficha técnica batería Pylontech HV H48050

Esta batería esta formada por:

- Sistema de gestión de baterías (BMS) de Pylontech

- Módulos de batería Pyontech H48050 HV

Ficha técnica batería alto voltaje Pylontech PowerCube X1

Manual de instalación Pylontech PowerCube X1: BMS + Módulos H48050

Inversores compatibles con la batería Pylontech PowerCube X1 Serie

La batería Pylontech PowerCube es compatible con el inversor Ingeteam Ingecon Sun Storage 6Tl, inversores Solax Power X1/X3-Hybrid, inversores Goodwe Et series e inversores Growatt SPH 10.000TL3.

Consulta en el siguiente PDF la lista de inversores compatibles con las baterías pylontech Powercube X1

Lista de Inversores compatibles con baterías Pylontech

Cable de comunicaciones de 2M para conectar inversores Ingeteam con baterías de litio

Por favor consulta con nosotros si tienes alguna duda de compatibilidad de tus equipos con este cable. No se vende por separado.

El conector MC4 Macho&Hembra se utilizan para conectar varios paneles solares o grupos de paneles solares en un campo solar, y normalmente se utilizan en aplicaciones paralelas.

El pasador está hecho de cobre mecanizado de alta calidad y una punta sellada que puede garantizar un excelente contacto eléctrico.

Los Conectores MC4 Paneles solares, son los más recomendados para asegurar una buena conexión entre los conectores que ya incluyen los paneles solares y nuestra instalación eléctrica. Se precisa de una crimpadora de cable para hacer una conexión firme entre el vástago metálico del conector y el cableado eléctrico. Hay que tener en cuenta la polaridad de los Conectores MC4 Paneles solares ya que puede no coincidir el signo serigrafiado sobre cada conector con el cable que le vamos a conectar.

Características de Conectores MC4 Macho&Hembra

Material durable de PPO, ligero, portátil y fácil de usar.

Con excelente resistencia al envejecimiento y resistencia a los rayos UV, se puede usar en entornos hostiles.

No necesita instrumentos adicionales para la eliminación de los enchufes y la eliminación no causará ningún daño a los enchufes.

Solidez de los puntos masculinos y femeninos con un sistema de auto bloqueo estable que es fácil de bloquear y abrir.

Los contactos se ven como cobre plateado, lo que significa que tiene una excelente conductividad. Los conectores se unen tan bien, con un mecanismo de bloqueo positivo.

Especificaciones:

Tensión Nominal: 1000V

Corriente Clasificada: 30A (4.0mm2, 6mm2)

Tensión de Prueba: 6000 V (50 Hz)

Grado de Protección: IP67

Clasificación de Inflamabilidad: UL94-V0

Material Conductor del Conector: cobre, estaño

Rango de Temperatura de Funcionamiento: -40℃ ~ +90℃

Nivel de Seguridad: Ⅱ

Cable del Adaptador: 2.5mm2 / 4mm2 / 6mm2 (AWG 14/12/10)

Resistencia de Contacto del Conector: ≤5mΩ

Fuerza de Inserción ≤ 50 N

Fuerza de Extracción ≥50 N

Este fusible de serie es adecuado para el sistema de generación de energía solar fotovoltaica, voltaje nominal de 250 V a 1500 V, corriente nominal de 1 A a 30 A, utilizado en equipos de generación de energía fotovoltaica como una cadena de módulo fotovoltaico y una matriz fotovoltaica para protección contra sobrecorriente, y paneles fotovoltaicos y baterías conectadas en en serie y en paralelo, para cargar el sistema de flujo variable para protección contra cortocircuitos, en la estación fotovoltaica y el sistema rectificador inversor para protección contra cortocircuitos, así como para el sistema de energía fotovoltaica, voltaje de falla de entrada y cortocircuito para protección contra ruptura rápida, ruptura nominal capacidad a 10-50KA, productos confirma a IEC60629.1 y 60629.6.

Características del portafusible

Carcasa resistente a altas temperaturas

Excelente carcasa de resina, superficie lisa, aislamiento más excelente y rendimiento retardante de llama, más seguro.

6 protecciones de rendimiento

6 protecciones de rendimiento principales hacen que sus productos sean más seguros, fáciles y confiables.

Aplicado a productos

Cuando se usa el fusible en el producto, la corriente es demasiado alta y el fusible de cortocircuito se desconectará automáticamente, lo que hace que el producto sea más confiable y seguro de usar.

Ámbito de aplicación

Operación estable, adecuada para una variedad de equipos e instrumentos.

Características técnicas del portafusible

Tipo: KY-LY1-D

Tamaño del fusible: 10 x 38 mm

Polos: 1P

Voltaje nominal: DC 1000V

Corriente nominal: 1,2,3,4,5,6,8,10,12,15,20,25,30A

Capacidad de corte de cortocircuito: 33KA

Atenuación de potencia máxima: 3,5 W

Grado de protección: IP20

Conexión: 2,5-10 mm2

Temperatura ambiente de funcionamiento: -30 ~ + 70 ° C

Resistencia y calor húmedo: Clase 2

Elevación: ≤ 2000

Modo de instalación Instalación en carril: TH35-7.5 / DIN35

RH (humedad relativa del aire): cuando +20 ° C, no exceda el 95%; cuando +40 ° C, no exceda el 50%

Clase de contaminación: 3

El entorno de instalación: es el lugar donde no hay vibraciones e impactos obvios.

Clase de instalación: 3

WxHxL: W18 x H89 x L90mm

Peso (kilogramo): 0.07

El cable solar 4mm está hecho de cobre estañado flexible con un aislamiento de copolímero sin halógenos y una funda de copolímero sin halógenos resistente a los rayos UV. Estos cables solares están aprobados por TUV-Rheinland.

Los cables solares son adecuados para usarlos en todos los sistemas fotovoltaicos para el cableado de módulos solares, así como la conexión al inversor de CA/CC.

Características del Cable Solar 4mm

Cobre estañado flexible, negro y rojo, con aislamiento de copolímero sin halógenos y una funda de copolímero sin halógenos resistente a los rayos UV.

Conductor interno: cable de cobre estañado flexible. Gama de cable solar 4,0 mm.

Voltaje máximo: 1,2 kV CA (1,8 kV CC).

Adecuado para su uso en todos los sistemas fotovoltaicos para el cableado de módulos solares y conexión al inversor CA/CC. Conectores solares MC4.

La imagen del cable y los colores son solo ilustrativos y pueden variar.

Características mecánicas:

Conductor interno: cable de cobre estañado flexible.

Dieléctrico: copolímero sin halógenos LSZH.

copolímero sin halógenos LSZH.

(Resistente a los rayos UV).

Color: negro.

Diámetro de aislamiento: ver más adelante.

Temperatura de funcionamiento: - 40 °C a 90 °C.

Temperatura mínima de instalación: -5 °C.

Características eléctricas:

Conductor de resistencia CC 2,50 mm2 ≤ 7,98 Ω/km.

4,00 mm2 ≤ 4,95 Ω/km.

6,00 mm2 ≤ 3,30 Ω/km.

10,00 mm2 ≤ 1,91 Ω/km.

Voltaje de funcionamiento: 0,6/1,0 kV CA (0,8/1,5 kV CC).

Voltaje máximo: 1,2 kV CA (1,8 kV CC).

El cable solar 4mm está hecho de cobre estañado flexible con un aislamiento de copolímero sin halógenos y una funda de copolímero sin halógenos resistente a los rayos UV. Estos cables solares están aprobados por TUV-Rheinland.

Los cables solares son adecuados para usarlos en todos los sistemas fotovoltaicos para el cableado de módulos solares, así como la conexión al inversor de CA/CC.

Características del Cable Solar 4mm

Cobre estañado flexible, negro y rojo, con aislamiento de copolímero sin halógenos y una funda de copolímero sin halógenos resistente a los rayos UV.

Conductor interno: cable de cobre estañado flexible. Gama de cable solar 4,0 mm.

Voltaje máximo: 1,2 kV CA (1,8 kV CC).

Adecuado para su uso en todos los sistemas fotovoltaicos para el cableado de módulos solares y conexión al inversor CA/CC. Conectores solares MC4.

La imagen del cable y los colores son solo ilustrativos y pueden variar.

Características mecánicas:

Conductor interno: cable de cobre estañado flexible.

Dieléctrico: copolímero sin halógenos LSZH.

copolímero sin halógenos LSZH.

(Resistente a los rayos UV).

Color: negro.

Diámetro de aislamiento: ver más adelante.

Temperatura de funcionamiento: - 40 °C a 90 °C.

Temperatura mínima de instalación: -5 °C.

Características eléctricas:

Conductor de resistencia CC 2,50 mm2 ≤ 7,98 Ω/km.

4,00 mm2 ≤ 4,95 Ω/km.

6,00 mm2 ≤ 3,30 Ω/km.

10,00 mm2 ≤ 1,91 Ω/km.

Voltaje de funcionamiento: 0,6/1,0 kV CA (0,8/1,5 kV CC).

Voltaje máximo: 1,2 kV CA (1,8 kV CC).

Diferencial Alpha+ industrial y terciario. 2P, 40A, 30mA. Clase AC. 6kA

Modelo: EPR2C040030

Cuadro interior de superficie 8 elementos Legrand
