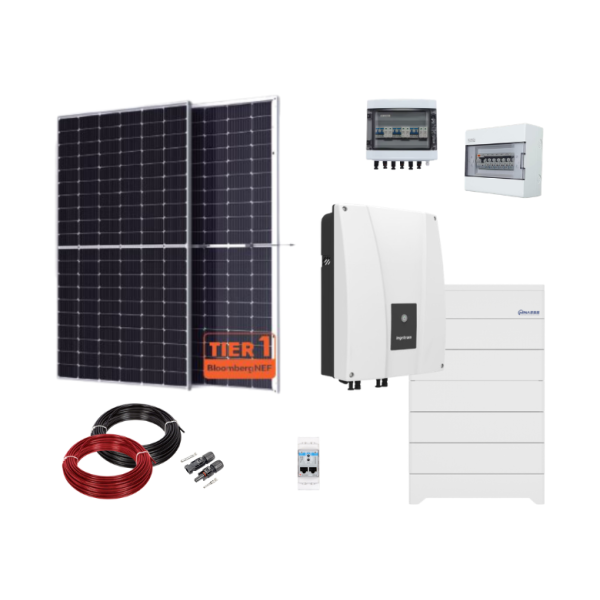

Kit solar Ingeteam 47.000Wh/día y batería HV Powerstack 10-40kWh

El inversor de baterías monofásico de Ingeteam, sin transformador, con doble sistema MPPT y con EMS integrado.

El inversor INGECON SUN STORAGE 1PLAY 6TL M de 6.000W de Ingeteam, diseñado para instalaciones monofásicas, permite combinar energía solar fotovoltaica y almacenamiento energético sin necesidad de un inversor solar adicional. Este inversor híbrido de Ingeteam es uno de los más versátiles del mercado. Funciona en instalaciones aisladas o conectadas a red eléctrica, lo que lo hace ideal para aquellos usuarios que estén buscando una solución que les permita desconectarse de la red de suministro en un futuro.

Dimensiones: 360x470x180mm Peso: 26kg.

El inversor de baterías INGECON SUN STORAGE 1PLAY 6TL M de 6.000W cuenta con doble MPPT que permite obtener la máxima potencia de los paneles solares instalados incluso en tejados con sombras u orientaciones diferentes.

La nueva serie de Ingeteam cuenta con EMS integrado, lo que le aporta nuevas funcionalidades, como la posibilidad de monitorizar en todo momento a través del PC o el smartphone mediante la APP INGECON SUN Monitor, disponible para Android o Iphone. Función Back-Up para instalaciones de autoconsumo.

Puesta en marcha fácil y rápida. Garantía de 5 años ampliable.

Descargar Ficha Técnica Inversor Ingecon Sun Storage 1Play 6TL M

Más información sobre el inversor de baterías INGECON SUN STORAGE 1PLAY 6TL M:

Seguridad

- Sistema de sobretensiones AC

- Sistema contra fallos de aislamiento

- Protecciones cortocircuitos y sobrecarga

- Sistema Anti-isla con desconexión automática

Prestaciones

- Doble MPPT

- Comunicación RS-485

- Comunicación WiFi y Ethernet

- Comunicación CAN Bus 2.0 para BMS

- 2 entradas digitales configurables

- 2 salidas de potencial configurables

- Sistema de precarga en entrada de baterías

- Relé de conexión a tierra del neutro en cargas críticas de instalaciones TT

- Fácil de instalar y configurar a través de INGECON SUN monitor.

- Puede funcionar sólo con energía del campo solar sin necesidad de batería.

- Instalaciones en interior o exterior IP65

- Función Back-up para instalaciones de autoconsumo

Nuevo Inversor híbrido INGECON SUN STORAGE 1PLAY 6TL M de Ingeteam: Instalaciones aisladas o conectadas a red

• CONECTADO A RED. Modo Autconsumo: Este modo de conexión está optimizado para minimizar el consumo de la red eléctrica. Cuando la producción de energía solar proveniente de los paneles es mayor que el consumo de la vivienda, almacenamos el excedente en la batería. Si lo preferimos podemos elegir inyectar a la red para acogernos a la compensación de excedentes. El nuevo inversor de Ingeteam cuenta con funcionalidad Buck-up para los casos de cortes en el suministro eléctrico, alimentando las cargas críticas bien desde la batería o desde el campo fotovoltaico. Instalación y configuración de un sistema de autoconsumo con Ingecon Sun Storage 1Play


• CONECTADO A RED. Modo UPS: Este modo de funcionamiento ha sido diseñado para sistemas donde las caídas de red son frecuentes y largas. El inversor mantendrá siempre las baterías cargadas. Cuando se cae la red eléctrica, el inversor genera una red AC y la energía de las baterías se usa para las cargas críticas. El tiempo de respuesta del sistema, hace inapreciable las caídas de red. Instalación y configuración de un sistema con Ingecon Sun Storage 1Play para instalaciones con caídas de red frecuentes


• MODO AISLADO: El nuevo inversor híbrido Ingecon Sun Storage 1Play TL M genera una red AC aislada y gestiona la red de manera eficiente, aportando equilibrio entre la generación fotovoltaica de los paneles solares, el consumo de la vivienda y el sistema de almacenamiento energético. Dispone de un relé para la conexión a tierra del neutro de las cargas para crear una red aislada TT. Permite la conexión de un sistema electrógeno generador de emergencia. Instalación y configuración de un sistema aislado con Ingecon Sun Storage 1Play

Esquemas eléctricos para instalaciones con inversor Ingecon SUN Storage TL M de Ingeteam

Esquema eléctrico para instalaciones de autoconsumo con inversor INGECON SUN STORAGE 1PLAY TL M

Esquema eléctrico para instalaciones aisladas con INGECON SUN STORAGE 1PLAY TL M

Especificaciones técnicas del inversor INGECON SUN STORAGE 1PLAY 6TL M de Ingeteam

Descargar Ficha Técnica Inversor Ingecon Sun Storage 1Play 6TL M

Manual de Instalación y Guía técnica para instalaciones con Ingecon SUN Storage TL M

 Descargar Manual de instalación y uso de sistemas INGECON SUN STORAGE 1PLAY TL M

Descargar Guía técnica para instalaciones con INGECON SUN STORAGE 1PLAY TL M

Lista de baterías compatibles con el inversor Ingecon SUN Storage 6TL M

 Lista de baterías compatibles con inversor INGECON SUN STORAGE 1PLAY 6TL M

Este equipo es compatible con las baterías de litio más completas del mercado tanto para instalaciones aisladas como para instalaciones de autoconsumo. Entre las baterías compatibles con el inversor Ingecon SUN Storage TL M de Ingeteam podemos encontrar las nuevas baterías de BYD HVM o BYD HVS, las baterías de alto voltaje de Pylontech y las baterías de 48V LG Chem RESU.

Más información acerca de Ingecon Sun Storage 1Play TL M

El nuevo inversor Ingecon Sun Storage 1Play TL M es compatible con baterías de bajo voltaje LG Chem RESU y la nueva generación de baterías BYD LVS o la batería de alto voltaje de Pylontech. Por favor contacte con nuestro equipo si necesita conocer la compatibilidad de otras baterías o componentes.

Para monitorizar la instalación con los nuevos inversores Ingecon Sun Storage 1Play desde un Smartphone o tablet está disponible la App para iOS y Android INGECON SUN Monitor:

• Información completa en tiempo real.
• Histórico de datos.
• Máximo ahorro.

Para más información acerca de los inversores Ingeteam así como otros componentes de la marca, contacte con nosotros.

Batería de alto voltaje HinaESS PowerStack, escalable de 10 a 40kWh (2~8 módulos en serie por stack, hasta 20 en paralelo). Tecnología LFP para máxima seguridad y durabilidad (6000 ciclos, 10 años de garantía). Amplio rango de voltaje (61.6V-80.3V), corriente de carga/descarga recomendada de 36A (0.5C por módulo) y protección IP65. Compatible con múltiples inversores, asegurando un futuro energético flexible y confiable.

Tecnología: LFP

Garantía: 10 años, 6.000 ciclos

Capacidad Nominal por Stack: 10kWh/15kWh/20kWh/25kWh/30kWh/35kWh/40kWh

Peso (según capacidad): 110Kg/155Kg/200Kg/245Kg/290Kg/335Kg/380Kg

Dimensiones (según capacidad): 736*382*577mm / ... (ver ficha técnica para detalles)

HinaESS PowerStack - 10-40kWh Batería de litio alto voltaje

La batería de alto voltaje PowerStack de HinaESS redefine el almacenamiento energético residencial e industrial, ofreciendo una solución eficiente, segura y asequible. Basada en la robusta y segura tecnología de celdas de Litio Ferro Fosfato (LFP), la PowerStack garantiza una larga vida útil con más de 6.000 ciclos de carga y una garantía de 10 años, brindándote tranquilidad y un retorno de inversión sólido.

Su diseño modular y escalable permite configuraciones flexibles desde 10kWh hasta 40kWh por stack, con la posibilidad de conectar hasta 20 stacks en paralelo. Esto la convierte en la opción ideal para adaptarse a las necesidades energéticas actuales y futuras de cualquier instalación fotovoltaica, desde hogares hasta pequeñas y medianas empresas.

La PowerStack integra un avanzado Sistema de Gestión de Baterías (BMS) que monitoriza y optimiza el rendimiento de cada módulo (voltaje nominal del módulo: 70.4V, capacidad nominal: 72Ah, energía nominal: 5.069kWh). El BMS avanzado no solo maximiza la vida útil de la batería, sino que también ofrece protección integral, incluyendo protección IP65 contra polvo y agua, y un amplio rango de voltaje de funcionamiento (61.6V - 80.3V).

La compatibilidad es clave, y la batería HinaESS PowerStack ha sido diseñada para integrarse perfectamente con una amplia gama de inversores solares líderes en el mercado. Su protocolo de comunicación avanzado asegura una gestión eficiente de la energía entre la batería y el inversor. (¡No dudes en consultarnos sobre la compatibilidad específica con tu inversor!).

Para un rendimiento óptimo, se recomienda una corriente de carga/descarga de 36A (0.5C por módulo), con una capacidad máxima continua de 50.4A (0.7C por módulo) y una potencia máxima continua de 3.548kW por módulo. El sistema permite hasta 8 módulos en serie por clúster y hasta 20 clústeres en paralelo sin necesidad de unidades adicionales.

La PowerStack también destaca por su mantenimiento remoto flexible y un sistema de respaldo original para prevenir fallos, asegurando una operación continua y minimizando las interrupciones.

Especificaciones Técnicas Adicionales:

• Conexión Escalable: 2~8 módulos en serie por stack, hasta 20 stacks en paralelo.
• Voltaje Nominal del Módulo de Batería: 70.4V
• Capacidad Nominal del Módulo de Batería: 72Ah
• Energía Nominal del Módulo de Batería: 5.069kWh
• Protección: IP65
• Rango de Voltaje del Módulo de Batería: 61.6V - 80.3V
• Temperatura de Carga/Descarga: 0°C ~ +55°C / -20°C ~ +55°C
• Temperatura de Almacenamiento Recomendada: -10°C ~ +35°C (Rango máximo: -30°C ~ +55°C)
• Humedad de Almacenamiento Recomendada: 10% RH - 90% RH
• Certificación: CE UN38.3 IEC62619
• Mantenimiento Remoto: Actualización remota flexible, backup original del firmware para prevenir fallos.

Ficha técnica batería HinaESS PowerStack

Batería de alto voltaje HinaESS PowerStack, escalable de 10 a 40kWh (hasta 20 stacks en paralelo). Tecnología LFP avanzada y 10 años de garantía.

Cable de comunicaciones de 2M para conectar inversores Ingeteam con baterías de litio

Por favor consulta con nosotros si tienes alguna duda de compatibilidad de tus equipos con este cable. No se vende por separado.

El conector MC4 Macho&Hembra se utilizan para conectar varios paneles solares o grupos de paneles solares en un campo solar, y normalmente se utilizan en aplicaciones paralelas.

El pasador está hecho de cobre mecanizado de alta calidad y una punta sellada que puede garantizar un excelente contacto eléctrico.

Los Conectores MC4 Paneles solares, son los más recomendados para asegurar una buena conexión entre los conectores que ya incluyen los paneles solares y nuestra instalación eléctrica. Se precisa de una crimpadora de cable para hacer una conexión firme entre el vástago metálico del conector y el cableado eléctrico. Hay que tener en cuenta la polaridad de los Conectores MC4 Paneles solares ya que puede no coincidir el signo serigrafiado sobre cada conector con el cable que le vamos a conectar.

Características de Conectores MC4 Macho&Hembra

Material durable de PPO, ligero, portátil y fácil de usar.

Con excelente resistencia al envejecimiento y resistencia a los rayos UV, se puede usar en entornos hostiles.

No necesita instrumentos adicionales para la eliminación de los enchufes y la eliminación no causará ningún daño a los enchufes.

Solidez de los puntos masculinos y femeninos con un sistema de auto bloqueo estable que es fácil de bloquear y abrir.

Los contactos se ven como cobre plateado, lo que significa que tiene una excelente conductividad. Los conectores se unen tan bien, con un mecanismo de bloqueo positivo.

Especificaciones:

Tensión Nominal: 1000V

Corriente Clasificada: 30A (4.0mm2, 6mm2)

Tensión de Prueba: 6000 V (50 Hz)

Grado de Protección: IP67

Clasificación de Inflamabilidad: UL94-V0

Material Conductor del Conector: cobre, estaño

Rango de Temperatura de Funcionamiento: -40℃ ~ +90℃

Nivel de Seguridad: Ⅱ

Cable del Adaptador: 2.5mm2 / 4mm2 / 6mm2 (AWG 14/12/10)

Resistencia de Contacto del Conector: ≤5mΩ

Fuerza de Inserción ≤ 50 N

Fuerza de Extracción ≥50 N

El cable solar 4mm está hecho de cobre estañado flexible con un aislamiento de copolímero sin halógenos y una funda de copolímero sin halógenos resistente a los rayos UV. Estos cables solares están aprobados por TUV-Rheinland.

Los cables solares son adecuados para usarlos en todos los sistemas fotovoltaicos para el cableado de módulos solares, así como la conexión al inversor de CA/CC.

Características del Cable Solar 4mm

Cobre estañado flexible, negro y rojo, con aislamiento de copolímero sin halógenos y una funda de copolímero sin halógenos resistente a los rayos UV.

Conductor interno: cable de cobre estañado flexible. Gama de cable solar 4,0 mm.

Voltaje máximo: 1,2 kV CA (1,8 kV CC).

Adecuado para su uso en todos los sistemas fotovoltaicos para el cableado de módulos solares y conexión al inversor CA/CC. Conectores solares MC4.

La imagen del cable y los colores son solo ilustrativos y pueden variar.

Características mecánicas:

Conductor interno: cable de cobre estañado flexible.

Dieléctrico: copolímero sin halógenos LSZH.

copolímero sin halógenos LSZH.

(Resistente a los rayos UV).

Color: negro.

Diámetro de aislamiento: ver más adelante.

Temperatura de funcionamiento: - 40 °C a 90 °C.

Temperatura mínima de instalación: -5 °C.

Características eléctricas:

Conductor de resistencia CC 2,50 mm2 ≤ 7,98 Ω/km.

4,00 mm2 ≤ 4,95 Ω/km.

6,00 mm2 ≤ 3,30 Ω/km.

10,00 mm2 ≤ 1,91 Ω/km.

Voltaje de funcionamiento: 0,6/1,0 kV CA (0,8/1,5 kV CC).

Voltaje máximo: 1,2 kV CA (1,8 kV CC).

El cable solar 4mm está hecho de cobre estañado flexible con un aislamiento de copolímero sin halógenos y una funda de copolímero sin halógenos resistente a los rayos UV. Estos cables solares están aprobados por TUV-Rheinland.

Los cables solares son adecuados para usarlos en todos los sistemas fotovoltaicos para el cableado de módulos solares, así como la conexión al inversor de CA/CC.

Características del Cable Solar 4mm

Cobre estañado flexible, negro y rojo, con aislamiento de copolímero sin halógenos y una funda de copolímero sin halógenos resistente a los rayos UV.

Conductor interno: cable de cobre estañado flexible. Gama de cable solar 4,0 mm.

Voltaje máximo: 1,2 kV CA (1,8 kV CC).

Adecuado para su uso en todos los sistemas fotovoltaicos para el cableado de módulos solares y conexión al inversor CA/CC. Conectores solares MC4.

La imagen del cable y los colores son solo ilustrativos y pueden variar.

Características mecánicas:

Conductor interno: cable de cobre estañado flexible.

Dieléctrico: copolímero sin halógenos LSZH.

copolímero sin halógenos LSZH.

(Resistente a los rayos UV).

Color: negro.

Diámetro de aislamiento: ver más adelante.

Temperatura de funcionamiento: - 40 °C a 90 °C.

Temperatura mínima de instalación: -5 °C.

Características eléctricas:

Conductor de resistencia CC 2,50 mm2 ≤ 7,98 Ω/km.

4,00 mm2 ≤ 4,95 Ω/km.

6,00 mm2 ≤ 3,30 Ω/km.

10,00 mm2 ≤ 1,91 Ω/km.

Voltaje de funcionamiento: 0,6/1,0 kV CA (0,8/1,5 kV CC).

Voltaje máximo: 1,2 kV CA (1,8 kV CC).

Los contadores de energía ET112 (para monofásica de máximo 100 A) y el ET340 (para trifásica de máximo 65 A) se usan normalmente en un Sistema de almacenamiento de energía.

Medidor para controlar dinámicamente la potencia que requiere nuestra instalación y evitar el vertido a la red. Se comunica con el ColorControl y nos permitirá poder observar en el portal VRM de Victron así como en la app móvil nuestros requerimientos de energía instantánea y con gráficas de consumo a lo largo de las 24h del día de manera que tendremos a nuestra disposición toda la información posible relativa a nuestro consumo energético.

* Soporte técnico no incluido.

Vatímetro Monofásico ET112 Victron Energy

El vatímetro Carlo Gavazzi ET112 es un efectivo medidor de energía que realiza una medida y monitorización precisa conforme al estándar IEC 62053-21. Tiene un diseño moderno y compacto que permite que su instalación sea rápida y sencilla. Ofrece una lectura fácil y configurable, que además es alcanzable por comunicación remota. Cuenta con un puerto RS485 para comunicarse con un inversor compatible y así ajustar la entrega de potencia del mismo conforme sea la lectura del vatímetro sobre la demanda de la instalación.

Características del vatímetro

• Analizador de energía monofásica.
• Precisión de +-0.5% RDG.
• Pantalla LCD retroiluminada con teclado táctil.
• Registro de kWh y kVARh con posibilidad de calcular importe gracias a la prestación de incluir precios de hasta 2 tarifas.
• Variables de medida disponibles: potencia, voltaje, corriente, factor de potencia, frecuencia, etc.
• Sin alimentación externa, ya que aprovecha la propia que pasa por las tomas de medida.
• Compatible para montaje en carril 2-DIN.
• Protección frontal al polvo y agua IP51.
• Puerto RS485 Modbus.

Cuadro de protección en corriente continua (CC) premontado y diseñado para garantizar la máxima seguridad en instalaciones fotovoltaicas. Ensamblados en una envolvente estanca de superficie, alojan protectores de sobretensiones y portafusibles con fusibles de 20A por polo. Estos cuadros premontados están listos para usar por lo que facilitan las instalaciones fotovoltaicas y suponen un considerable ahorro de tiempo.

Tipo: Cuadro protecciones CC 2 string 600V dc

Incluye:

• 1 Cuadro interior de superficie estanco
• 2 Protector sobretensiones de 600V
• 4 portafusibles + 2 fusibles 20A

Cuadro premontado de protecciones CC 2 String 600V

El cuadro de protección de corriente continua (CC) es un elemento imprescindible en cualquier instalación solar. Su función principal es actuar como escudo entre el campo generador —los paneles solares— y el inversor. Al recibir directamente el cableado de CC que transporta la energía en líneas de hasta 600V (para configuraciones monofásicas), este cuadro salvaguarda el equipo principal frente a picos de tensión transitorios, descargas atmosféricas y sobrecorrientes, evitando averías de alto coste y garantizando el cumplimiento de la normativa de seguridad.

La principal ventaja de optar por un cuadro premontado y precableado es el ahorro directo de tiempo y costes en obra. Al recibir una unidad lista para conectar (Plug & Play), se elimina la complejidad del ensamblaje individual de portafusibles, fusibles de 20A y protectores de sobretensión en la propia instalación. Esto reduce drásticamente el margen de error en el conexionado interno, asegura que todos los componentes cumplan con los estándares de estanqueidad e ignífugos en su caja de superficie, y agiliza la puesta en marcha de la instalación tanto para instaladores profesionales como para proyectos particulares.

El cuadro de protección de corriente alterna (AC) conecta el inversor solar con la red eléctrica de la vivienda, protegiendo la instalación frente a sobretensiones, cortocircuitos y derivaciones a tierra. Adquirirlo premontado y precableado garantiza el cumplimiento normativo, evita errores de conexionado y reduce al mínimo el tiempo de montaje en obra: solo fijar a la pared, conectar las líneas y poner en marcha con total seguridad.

Tipo: Cuadro protecciones AC monofásico 40A válido para instalaciones fotovoltaicas con o sin conexión a red eléctrica.

Incluye:

• 1 Cuadro interior de superficie estanco
• 2 interruptor magnetotérmico automático 2P 40A
• 1 interruptor diferencial 2p 40A 300mA
• 1 interruptor de transferencia manual de tres posiciones 63A

Cuadro AC premontado monofásico 40A con backup para on/off-grid

El cuadro de protección de corriente alterna (AC) es el elemento encargado de proteger la línea eléctrica que conecta el inversor solar con el cuadro general de la vivienda y la red eléctrica. Su función es salvaguardar el inversor y la instalación frente a sobretensiones (transitorias y permanentes), cortocircuitos y derivaciones a tierra, garantizando una desconexión segura ante cualquier anomalía.

Adquirirlo premontado y precableado garantiza una instalación rápida, limpia y 100% segura. Al recibir el cuadro estanco de superficie totalmente ensamblado y probado de fábrica, reduces drásticamente los tiempos de mano de obra en el montaje, evitas errores de conexionado entre magnetotérmicos y diferenciales, y aseguras el cumplimiento estricto de la normativa eléctrica vigente.
