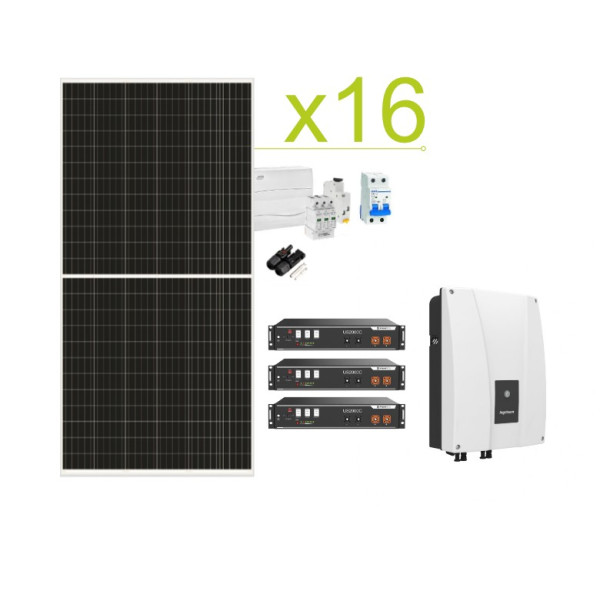

Kit solar Autoconsumo Ingeteam 46.080Wh/día y batería de litio Pylontech 10,5kWh

La batería de litio Pylontech US3000C de 3.5kWh y 48V ofrece la última tecnología para almacenamiento fotovoltaico.

Pylontech fabrica baterías de litio modulares que nos permite ampliar la capacidad de nuestra instalación a medida que lo necesitamos. Fabricada con tecnología LiFePo4, aporta seguridad y garantía de 7 años (+3 años adicionales con registro en web de fabricante). Pylontech US3000C es compatible con inversores off-grid Voltronic Axpert o Victron Energy.

IMPORTANTE: Si compras un módulo de Pylontech para ampliación de tu rack de baterías no necesitarás Kit de cables. Si es el primer módulo que compras necesitarás el kit de cables Pylontech para conectar la batería con el inversor solar.

- DISPONIBLE AHORA -

El inversor de baterías monofásico de Ingeteam, sin transformador, con doble sistema MPPT y con EMS integrado.

El inversor INGECON SUN STORAGE 1PLAY 6TL M de 6.000W de Ingeteam, diseñado para instalaciones monofásicas, permite combinar energía solar fotovoltaica y almacenamiento energético sin necesidad de un inversor solar adicional. Este inversor híbrido de Ingeteam es uno de los más versátiles del mercado. Funciona en instalaciones aisladas o conectadas a red eléctrica, lo que lo hace ideal para aquellos usuarios que estén buscando una solución que les permita desconectarse de la red de suministro en un futuro.

Dimensiones: 360x470x180mm Peso: 26kg.

El inversor de baterías INGECON SUN STORAGE 1PLAY 6TL M de 6.000W cuenta con doble MPPT que permite obtener la máxima potencia de los paneles solares instalados incluso en tejados con sombras u orientaciones diferentes.

La nueva serie de Ingeteam cuenta con EMS integrado, lo que le aporta nuevas funcionalidades, como la posibilidad de monitorizar en todo momento a través del PC o el smartphone mediante la APP INGECON SUN Monitor, disponible para Android o Iphone. Función Back-Up para instalaciones de autoconsumo.

Puesta en marcha fácil y rápida. Garantía de 5 años ampliable.

Descargar Ficha Técnica Inversor Ingecon Sun Storage 1Play 6TL M

Más información sobre el inversor de baterías INGECON SUN STORAGE 1PLAY 6TL M:

Seguridad

- Sistema de sobretensiones AC

- Sistema contra fallos de aislamiento

- Protecciones cortocircuitos y sobrecarga

- Sistema Anti-isla con desconexión automática

Prestaciones

- Doble MPPT

- Comunicación RS-485

- Comunicación WiFi y Ethernet

- Comunicación CAN Bus 2.0 para BMS

- 2 entradas digitales configurables

- 2 salidas de potencial configurables

- Sistema de precarga en entrada de baterías

- Relé de conexión a tierra del neutro en cargas críticas de instalaciones TT

- Fácil de instalar y configurar a través de INGECON SUN monitor.

- Puede funcionar sólo con energía del campo solar sin necesidad de batería.

- Instalaciones en interior o exterior IP65

- Función Back-up para instalaciones de autoconsumo

Nuevo Inversor híbrido INGECON SUN STORAGE 1PLAY 6TL M de Ingeteam: Instalaciones aisladas o conectadas a red

• CONECTADO A RED. Modo Autconsumo: Este modo de conexión está optimizado para minimizar el consumo de la red eléctrica. Cuando la producción de energía solar proveniente de los paneles es mayor que el consumo de la vivienda, almacenamos el excedente en la batería. Si lo preferimos podemos elegir inyectar a la red para acogernos a la compensación de excedentes. El nuevo inversor de Ingeteam cuenta con funcionalidad Buck-up para los casos de cortes en el suministro eléctrico, alimentando las cargas críticas bien desde la batería o desde el campo fotovoltaico. Instalación y configuración de un sistema de autoconsumo con Ingecon Sun Storage 1Play


• CONECTADO A RED. Modo UPS: Este modo de funcionamiento ha sido diseñado para sistemas donde las caídas de red son frecuentes y largas. El inversor mantendrá siempre las baterías cargadas. Cuando se cae la red eléctrica, el inversor genera una red AC y la energía de las baterías se usa para las cargas críticas. El tiempo de respuesta del sistema, hace inapreciable las caídas de red. Instalación y configuración de un sistema con Ingecon Sun Storage 1Play para instalaciones con caídas de red frecuentes


• MODO AISLADO: El nuevo inversor híbrido Ingecon Sun Storage 1Play TL M genera una red AC aislada y gestiona la red de manera eficiente, aportando equilibrio entre la generación fotovoltaica de los paneles solares, el consumo de la vivienda y el sistema de almacenamiento energético. Dispone de un relé para la conexión a tierra del neutro de las cargas para crear una red aislada TT. Permite la conexión de un sistema electrógeno generador de emergencia. Instalación y configuración de un sistema aislado con Ingecon Sun Storage 1Play

Esquemas eléctricos para instalaciones con inversor Ingecon SUN Storage TL M de Ingeteam

Esquema eléctrico para instalaciones de autoconsumo con inversor INGECON SUN STORAGE 1PLAY TL M

Esquema eléctrico para instalaciones aisladas con INGECON SUN STORAGE 1PLAY TL M

Especificaciones técnicas del inversor INGECON SUN STORAGE 1PLAY 6TL M de Ingeteam

Descargar Ficha Técnica Inversor Ingecon Sun Storage 1Play 6TL M

Manual de Instalación y Guía técnica para instalaciones con Ingecon SUN Storage TL M

 Descargar Manual de instalación y uso de sistemas INGECON SUN STORAGE 1PLAY TL M

Descargar Guía técnica para instalaciones con INGECON SUN STORAGE 1PLAY TL M

Lista de baterías compatibles con el inversor Ingecon SUN Storage 6TL M

 Lista de baterías compatibles con inversor INGECON SUN STORAGE 1PLAY 6TL M

Este equipo es compatible con las baterías de litio más completas del mercado tanto para instalaciones aisladas como para instalaciones de autoconsumo. Entre las baterías compatibles con el inversor Ingecon SUN Storage TL M de Ingeteam podemos encontrar las nuevas baterías de BYD HVM o BYD HVS, las baterías de alto voltaje de Pylontech y las baterías de 48V LG Chem RESU.

Más información acerca de Ingecon Sun Storage 1Play TL M

El nuevo inversor Ingecon Sun Storage 1Play TL M es compatible con baterías de bajo voltaje LG Chem RESU y la nueva generación de baterías BYD LVS o la batería de alto voltaje de Pylontech. Por favor contacte con nuestro equipo si necesita conocer la compatibilidad de otras baterías o componentes.

Para monitorizar la instalación con los nuevos inversores Ingecon Sun Storage 1Play desde un Smartphone o tablet está disponible la App para iOS y Android INGECON SUN Monitor:

• Información completa en tiempo real.
• Histórico de datos.
• Máximo ahorro.

Para más información acerca de los inversores Ingeteam así como otros componentes de la marca, contacte con nosotros.

Los contadores de energía ET112 (para monofásica de máximo 100 A) y el ET340 (para trifásica de máximo 65 A) se usan normalmente en un Sistema de almacenamiento de energía.

Medidor para controlar dinámicamente la potencia que requiere nuestra instalación y evitar el vertido a la red. Se comunica con el ColorControl y nos permitirá poder observar en el portal VRM de Victron así como en la app móvil nuestros requerimientos de energía instantánea y con gráficas de consumo a lo largo de las 24h del día de manera que tendremos a nuestra disposición toda la información posible relativa a nuestro consumo energético.

* Soporte técnico no incluido.

Vatímetro Monofásico ET112 Victron Energy

El vatímetro Carlo Gavazzi ET112 es un efectivo medidor de energía que realiza una medida y monitorización precisa conforme al estándar IEC 62053-21. Tiene un diseño moderno y compacto que permite que su instalación sea rápida y sencilla. Ofrece una lectura fácil y configurable, que además es alcanzable por comunicación remota. Cuenta con un puerto RS485 para comunicarse con un inversor compatible y así ajustar la entrega de potencia del mismo conforme sea la lectura del vatímetro sobre la demanda de la instalación.

Características del vatímetro

• Analizador de energía monofásica.
• Precisión de +-0.5% RDG.
• Pantalla LCD retroiluminada con teclado táctil.
• Registro de kWh y kVARh con posibilidad de calcular importe gracias a la prestación de incluir precios de hasta 2 tarifas.
• Variables de medida disponibles: potencia, voltaje, corriente, factor de potencia, frecuencia, etc.
• Sin alimentación externa, ya que aprovecha la propia que pasa por las tomas de medida.
• Compatible para montaje en carril 2-DIN.
• Protección frontal al polvo y agua IP51.
• Puerto RS485 Modbus.

Cable de comunicaciones de 2M para conectar inversores Ingeteam con baterías de litio

Por favor consulta con nosotros si tienes alguna duda de compatibilidad de tus equipos con este cable. No se vende por separado.

El conector MC4 Macho&Hembra se utilizan para conectar varios paneles solares o grupos de paneles solares en un campo solar, y normalmente se utilizan en aplicaciones paralelas.

El pasador está hecho de cobre mecanizado de alta calidad y una punta sellada que puede garantizar un excelente contacto eléctrico.

Los Conectores MC4 Paneles solares, son los más recomendados para asegurar una buena conexión entre los conectores que ya incluyen los paneles solares y nuestra instalación eléctrica. Se precisa de una crimpadora de cable para hacer una conexión firme entre el vástago metálico del conector y el cableado eléctrico. Hay que tener en cuenta la polaridad de los Conectores MC4 Paneles solares ya que puede no coincidir el signo serigrafiado sobre cada conector con el cable que le vamos a conectar.

Características de Conectores MC4 Macho&Hembra

Material durable de PPO, ligero, portátil y fácil de usar.

Con excelente resistencia al envejecimiento y resistencia a los rayos UV, se puede usar en entornos hostiles.

No necesita instrumentos adicionales para la eliminación de los enchufes y la eliminación no causará ningún daño a los enchufes.

Solidez de los puntos masculinos y femeninos con un sistema de auto bloqueo estable que es fácil de bloquear y abrir.

Los contactos se ven como cobre plateado, lo que significa que tiene una excelente conductividad. Los conectores se unen tan bien, con un mecanismo de bloqueo positivo.

Especificaciones:

Tensión Nominal: 1000V

Corriente Clasificada: 30A (4.0mm2, 6mm2)

Tensión de Prueba: 6000 V (50 Hz)

Grado de Protección: IP67

Clasificación de Inflamabilidad: UL94-V0

Material Conductor del Conector: cobre, estaño

Rango de Temperatura de Funcionamiento: -40℃ ~ +90℃

Nivel de Seguridad: Ⅱ

Cable del Adaptador: 2.5mm2 / 4mm2 / 6mm2 (AWG 14/12/10)

Resistencia de Contacto del Conector: ≤5mΩ

Fuerza de Inserción ≤ 50 N

Fuerza de Extracción ≥50 N

Este fusible de serie es adecuado para el sistema de generación de energía solar fotovoltaica, voltaje nominal de 250 V a 1500 V, corriente nominal de 1 A a 30 A, utilizado en equipos de generación de energía fotovoltaica como una cadena de módulo fotovoltaico y una matriz fotovoltaica para protección contra sobrecorriente, y paneles fotovoltaicos y baterías conectadas en en serie y en paralelo, para cargar el sistema de flujo variable para protección contra cortocircuitos, en la estación fotovoltaica y el sistema rectificador inversor para protección contra cortocircuitos, así como para el sistema de energía fotovoltaica, voltaje de falla de entrada y cortocircuito para protección contra ruptura rápida, ruptura nominal capacidad a 10-50KA, productos confirma a IEC60629.1 y 60629.6.

Características del portafusible

Carcasa resistente a altas temperaturas

Excelente carcasa de resina, superficie lisa, aislamiento más excelente y rendimiento retardante de llama, más seguro.

6 protecciones de rendimiento

6 protecciones de rendimiento principales hacen que sus productos sean más seguros, fáciles y confiables.

Aplicado a productos

Cuando se usa el fusible en el producto, la corriente es demasiado alta y el fusible de cortocircuito se desconectará automáticamente, lo que hace que el producto sea más confiable y seguro de usar.

Ámbito de aplicación

Operación estable, adecuada para una variedad de equipos e instrumentos.

Características técnicas del portafusible

Tipo: KY-LY1-D

Tamaño del fusible: 10 x 38 mm

Polos: 1P

Voltaje nominal: DC 1000V

Corriente nominal: 1,2,3,4,5,6,8,10,12,15,20,25,30A

Capacidad de corte de cortocircuito: 33KA

Atenuación de potencia máxima: 3,5 W

Grado de protección: IP20

Conexión: 2,5-10 mm2

Temperatura ambiente de funcionamiento: -30 ~ + 70 ° C

Resistencia y calor húmedo: Clase 2

Elevación: ≤ 2000

Modo de instalación Instalación en carril: TH35-7.5 / DIN35

RH (humedad relativa del aire): cuando +20 ° C, no exceda el 95%; cuando +40 ° C, no exceda el 50%

Clase de contaminación: 3

El entorno de instalación: es el lugar donde no hay vibraciones e impactos obvios.

Clase de instalación: 3

WxHxL: W18 x H89 x L90mm

Peso (kilogramo): 0.07

El cable solar 4mm está hecho de cobre estañado flexible con un aislamiento de copolímero sin halógenos y una funda de copolímero sin halógenos resistente a los rayos UV. Estos cables solares están aprobados por TUV-Rheinland.

Los cables solares son adecuados para usarlos en todos los sistemas fotovoltaicos para el cableado de módulos solares, así como la conexión al inversor de CA/CC.

Características del Cable Solar 4mm

Cobre estañado flexible, negro y rojo, con aislamiento de copolímero sin halógenos y una funda de copolímero sin halógenos resistente a los rayos UV.

Conductor interno: cable de cobre estañado flexible. Gama de cable solar 4,0 mm.

Voltaje máximo: 1,2 kV CA (1,8 kV CC).

Adecuado para su uso en todos los sistemas fotovoltaicos para el cableado de módulos solares y conexión al inversor CA/CC. Conectores solares MC4.

La imagen del cable y los colores son solo ilustrativos y pueden variar.

Características mecánicas:

Conductor interno: cable de cobre estañado flexible.

Dieléctrico: copolímero sin halógenos LSZH.

copolímero sin halógenos LSZH.

(Resistente a los rayos UV).

Color: negro.

Diámetro de aislamiento: ver más adelante.

Temperatura de funcionamiento: - 40 °C a 90 °C.

Temperatura mínima de instalación: -5 °C.

Características eléctricas:

Conductor de resistencia CC 2,50 mm2 ≤ 7,98 Ω/km.

4,00 mm2 ≤ 4,95 Ω/km.

6,00 mm2 ≤ 3,30 Ω/km.

10,00 mm2 ≤ 1,91 Ω/km.

Voltaje de funcionamiento: 0,6/1,0 kV CA (0,8/1,5 kV CC).

Voltaje máximo: 1,2 kV CA (1,8 kV CC).

El cable solar 4mm está hecho de cobre estañado flexible con un aislamiento de copolímero sin halógenos y una funda de copolímero sin halógenos resistente a los rayos UV. Estos cables solares están aprobados por TUV-Rheinland.

Los cables solares son adecuados para usarlos en todos los sistemas fotovoltaicos para el cableado de módulos solares, así como la conexión al inversor de CA/CC.

Características del Cable Solar 4mm

Cobre estañado flexible, negro y rojo, con aislamiento de copolímero sin halógenos y una funda de copolímero sin halógenos resistente a los rayos UV.

Conductor interno: cable de cobre estañado flexible. Gama de cable solar 4,0 mm.

Voltaje máximo: 1,2 kV CA (1,8 kV CC).

Adecuado para su uso en todos los sistemas fotovoltaicos para el cableado de módulos solares y conexión al inversor CA/CC. Conectores solares MC4.

La imagen del cable y los colores son solo ilustrativos y pueden variar.

Características mecánicas:

Conductor interno: cable de cobre estañado flexible.

Dieléctrico: copolímero sin halógenos LSZH.

copolímero sin halógenos LSZH.

(Resistente a los rayos UV).

Color: negro.

Diámetro de aislamiento: ver más adelante.

Temperatura de funcionamiento: - 40 °C a 90 °C.

Temperatura mínima de instalación: -5 °C.

Características eléctricas:

Conductor de resistencia CC 2,50 mm2 ≤ 7,98 Ω/km.

4,00 mm2 ≤ 4,95 Ω/km.

6,00 mm2 ≤ 3,30 Ω/km.

10,00 mm2 ≤ 1,91 Ω/km.

Voltaje de funcionamiento: 0,6/1,0 kV CA (0,8/1,5 kV CC).

Voltaje máximo: 1,2 kV CA (1,8 kV CC).

Diferencial Alpha+ industrial y terciario. 2P, 40A, 30mA. Clase AC. 6kA

Modelo: EPR2C040030

Cuadro interior de superficie 8 elementos Legrand

*Technical support not included. Eligible separately here.

El kit de cables de corriente Pylontech es necesario para la conexión de la batería a nuestro inversor fotovoltaico. Este kit de cables es compatible con los modelos de batería Pylontech US2000C, US3000C, US5000 o Pylontech de 24V UP2500.

Cada unidad de batería incluye los cables de interconexión entre baterías (conexión paralela a otra batería), mientras que este kit de cables es para conectar al inversor.

2 x 2m cables de potencia largos (positivos y negativos)

Kit de cables de corriente Pylontech para conexión batería-inversor | US2000C-US3000C-US5000

Importante: El cable de comunicaciones entre batería e inversor se compra por separado. Puedes comprarlo aquí para los inversores Deye, Voltronic Axpert VMIII 5.000-48, Voltronic Axpert King 5.000-48, Voltronic Axpert MAX 7.200-48, Voltronic Axpert VM IV 3.600-24, Voltronic Axpert VM IV 5.600-48, Voltronic Axpert MAX II 8.200-48 asi como para los inversores Ingecon SUN Storage 6 TL M de Ingeteam.
