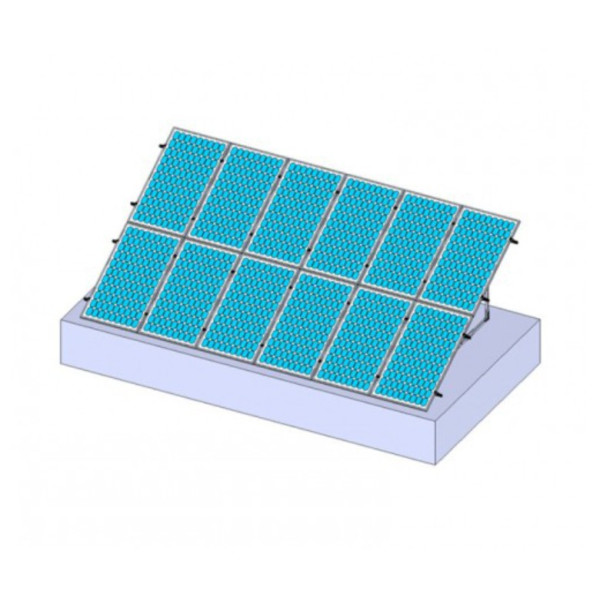

Soporte inclinado doble para paneles sobre cubierta plana 2x8 paneles
Disposición de los módulos: vertical
Capacidad desde 1 hasta 40 módulos fotovoltaicos
Soporte válido para módulos de hasta 144 células
Instalación recomendada: suelo o cubierta plana
Perfilería: Aluminio EN AW 600 5.T6
Tornillería: Acero Inoxidable
Inclinación estándar 20º y 30º
Guía Standard 245 cm
La Guía Pro Standard está disponible en varias medidas para que puedas configurar correctamente la instalación.
Empalme Guía Pro Standard
Utiliza esta pieza para unir dos guías pro standard, es muy sencillo, solo acoplala en las ranuras que ya traen las guías y aprieta.
Inter Clamp 30 o 35mm (a elegir)
Grapa para sujetar módulos a la Guía Pro Standard. Adaptable a diferentes perfiles. Lo utilizaremos para las sujecciones intermedias.
End Clamp 30/35
Grapa para sujetar módulos a la Guía Pro Standard. Sirve para perfiles de 30 y 35mm. Lo utilizaremos para el comienzo y el final de las filas.
Grapa guía para triángulo
Grapa multifunción que se acopla a nuestraGuía Pro Standard. La podemos utilizar para múltiples soluciones, para montar sobre Triángulos, en una base coplanar donde no queremos dar altura, sobre otro tipo de perfil, etc..
Triángulo doble Aluminio 30º 3250x2800x1600/946mm (Vertical)
Esta compuesto por:
2x Barra de aluminio
2x Tornillo de 55mm
2x Escuadra
2x Tornillo de 25mm
Descripción del pack
Características y especificaciones
La estructura sobre suelo FV915 está diseñada para montar paneles solares en filas de 2. La estructura está fabricada en aluminio de alta calidad y tiene una inclinación de 30º sobre su eje vertical.
La tornillería de acero inoxidable permite alargar la vida útil de la estructura haciendo esta mas resistente y duradera a la corrosión.
Datos técnicos
- Fijación de la Estructura: Dos filas por panel solar sobre la estructura con inclinación de 30º
- Material de la Estructura: Aluminio EN AW 6005A T6.
- Compatibilidad de los Paneles Solares: Para paneles de 2200mm Alto y 1100mm Ancho. Adjuntar las medidas del módulo solar en el pedido.
- Tornillería de acero inoxidable.
- Garantía de la Estructura: 25 años de garantía.
Contenido del pack
La Guía Pro Standard está disponible en varias medidas para que puedas configurar correctamente la instalación.
Guía Pro Standard 245 cm
La Guía Pro Standard está disponible en varias medidas para que puedas configurar correctamente la instalación.
Utiliza esta pieza para unir dos guías pro standard, es muy sencillo, solo acoplala en las ranuras que ya traen las guías y aprieta.
Empalme Guía Pro Standard
Utiliza esta pieza para unir dos guías pro standard, es muy sencillo, solo acoplala en las ranuras que ya traen las guías y aprieta.
Grapa para sujetar módulos a la Guía Pro Standard. Adaptable a diferentes perfiles. Lo utilizaremos para las sujecciones intermedias.
Inter Clamp 30 o 35mm
Grapa para sujetar módulos a la Guía Pro Standard. Adaptable a diferentes perfiles. Lo utilizaremos para las sujeciones intermedias.
Grapa para sujetar módulos a la Guía Pro Standard. Sirve para perfiles de 30 y 35mm. Lo utilizaremos para el comienzo y el final de las filas.
End Clamp 30/35
Grapa para sujetar módulos a la Guía Pro Standard. Sirve para perfiles de 30 y 35mm. Lo utilizaremos para el comienzo y el final de las filas.
Grapa multifunción que se acopla a nuestraGuía Pro Standard. La podemos utilizar para múltiples soluciones, para montar sobre Triángulos, en una base coplanar donde no queremos dar altura, sobre otro tipo de perfil, etc..
Grapa guía para triángulo
Grapa multifunción que se acopla a nuestraGuía Pro Standard. La podemos utilizar para múltiples soluciones, para montar sobre Triángulos, en una base coplanar donde no queremos dar altura, sobre otro tipo de perfil, etc..
Esta compuesto por:
2x Barra de aluminio
2x Tornillo de 55mm
2x Escuadra
2x Tornillo de 25mm
Disposición de los módulos: vertical
Capacidad desde 1 hasta 40 módulos fotovoltaicos
Soporte válido para módulos de hasta 144 células
Instalación recomendada: suelo o cubierta plana
Perfilería: Aluminio EN AW 600 5.T6
Tornillería: Acero Inoxidable
Inclinación estándar 20º y 30º
